7. 호텔 예약 시스템

이번 장에서는 호텔 체인의 예약 시스템을 설계한다.

1단계: 문제 이해 및 설계 범위 확정

호텔 예약 시스템은 복잡하고 그 컴포넌트는 시스템을 사업에 어떻게 이용할지에 따라 달라지므로 범위를 명확히 해야한다.

비기능 요구사항

높은 수준의 동시성 지원
- 성수기, 대규모 이벤트 기간에는 일부 인기 호텔의 특정 객실을 예약하려는 고객이 많이 몰릴 수 있다.
적절한 지연 시간
- 사용자가 예약을 할 때는 응답 시간이 빠르면 이상적이겠으나 예약 요청 처리에 몇 초 정도 걸리는 것은 괜찮다.

개략적 규모 추정

총 5,000개 호텔, 100만 개의 객실이 있다고 가정
평균 객실의 70%가 사용 중, 평균 투숙 기간은 3일이라고 가정
일일 예상 예약 건수 = (1백만 * 0.7) / 3 ~= 240,000
초당 예약 건수 = 240,000 / 하루에 10^5초 ~= 3
- 초당 예약 트랜잭션 수(TPS)는 높지 않다.

시스템 내 모든 페이지의 QPS를 계산해본다.

호텔 예약 시스템은 일반적으로 고객이 아래와 같은 흐름을 거친다.

호텔/객실 상세 페이지
- 사용자가 호텔/객실 정보를 확인한다.(조회)
예약 상세 정보 페이지
- 날짜, 투숙 인원, 결제 방법 등의 상세 정보를 예약 전에 확인한다.(조회)
객실 예약 페이지
- 사용자가 ‘예약’ 버튼을 눌러 객실을 예약한다.(트랜잭션 발생)

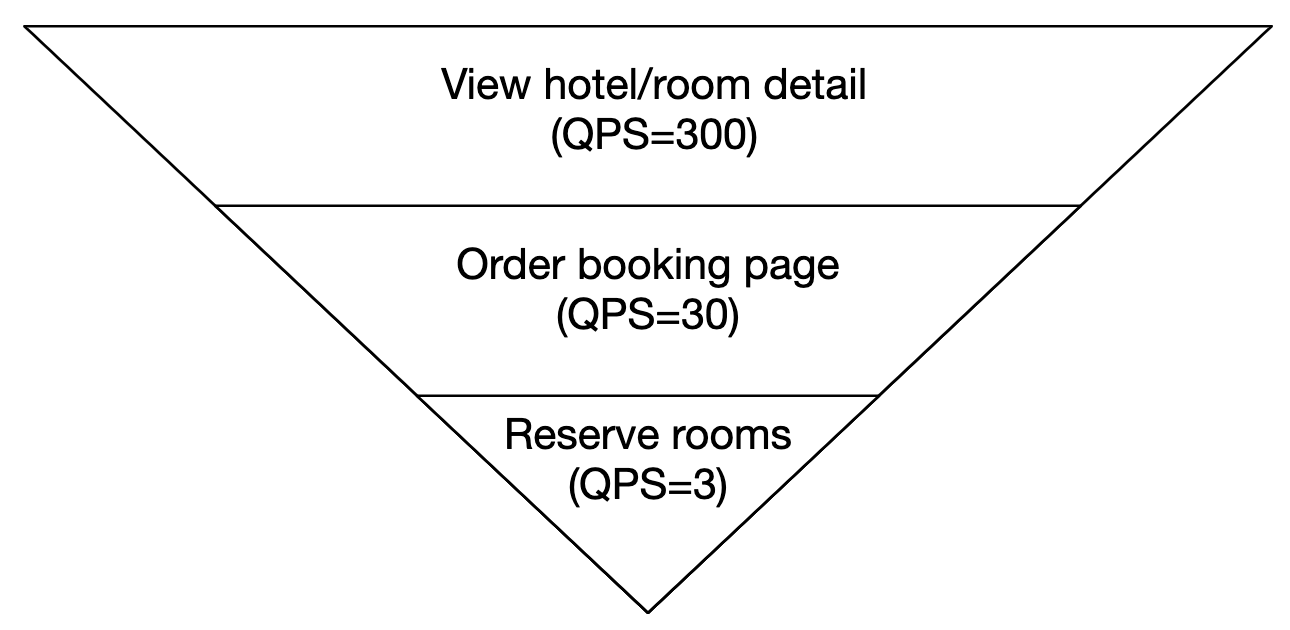

QPS 분포

대략 10%의 사용자가 간 단계에서 다음 단계를 진행한다고 가정하면 최종 예약 TPS는 3이므로, 예약 페이지의 QPS는 30, 객실 정보 확인 페이지의 QPS는 300이다.

2단계: 개략적 설계안 제시 및 동의 구하기

API 설계

호텔 예약 시스템의 가장 중요한 API만 RESTful 관례에 따라 표현하면 아래와 같다.

검색 기능 등의 직관적인 기능도 필요하나, 기술적으로 도전적이지는 않다.

호텔 관련 API

API	설명
GET /v1/hotels/id	호텔의 상세 정보 반환
POST /v1/hotels	신규 호텔 추가(관리자)
PUT /v1/hotels/id	호텔 정보 갱신(관리자)
DELETE /v1/hotels/id	호텔 정보 삭제(관리자)

객실 관련 API

API	설명
GET /v1/hotels/:id/rooms/id	객실 상세 정보 반환
POST /v1/hotels/:id/rooms	신규 객실 추가(관리자)
PUT /v1/hotels/:id/rooms/id	객실 정보 갱신(관리자)
DELETE /v1/hotels/:id/rooms/id	객실 정보 삭제(관리자)

예약 관련 API

API	설명
GET /v1/reservations	로그인 사용자의 예약 이력 반환
GET /v1/reservations/id	특정 예약의 상세 정보 반환
POST /v1/reservations	신규 예약
DELETE /v1/reservations/id	예약 취소

신규 예약 접수는 아주 중요한 기능으로, 새 예약을 만들 때 전달하는 인자의 형태는 아래와 같은데

1
2
3
4
5
6
7
{
  "startDate": "2021-04-28",
  "endDate": "2021-04-30",
  "hotelID": "245",
  "roomID": "U12354673389",
  "reservationID": "13422445"
}

researvationID는 이중 예약을 방지하고 동일한 예약은 단 한 번만 이루어지도록 보증하는 멱등 키(idempotent key)다.

멱등성? 연산을 여러 번 적용하더라도 결과가 달라지지 않는 성질

데이터 모델

어떤 데이터베이스를 사용할지 결정하기위해 데이터 접근 패턴을 확인해야한다.

호텔 상세 정보 확인
지정된 날짜 범위에 사용 가능한 객실 유형 확인
예약 정보 기록
예약 내역 또는 과거 예약 이력 정보 조회

시스템 규모가 크지 않지만 대규모 이벤트 등으로 인해 트래픽이 급증할 수도 있으니 대비가 필요하다.

이런 요구사항을 종합적으로 고려하였을 때 관계형 데이터베이스가 적절해보인다.

읽기 빈도가 쓰기 연산에 비해 높은 작업 흐름을 잘 지원한다.
- 읽기 반도가 압도적인 작업 흐름은 충분히 잘 지원한다.
- NoSQL 데이터베이스는 대체로 쓰기 연산에 최적화되어 있다.
ACID 속성(원자성, 일관성, 격리성, 영속성)을 보장한다.
- 예약이라는 도메인 특성으로 인해 ACID 속성은 매우 중요하다.
- ACID를 보장하지 않으면 잔액 마이너스 문제, 이중 청구 문제, 이중 예약 문제 등을 방지하기 어렵다.
- ACID 속성이 충족되는 데이터베이스를 사용하면 코드는 단순해지고 이해하기 쉬워진다.
데이터를 쉽게 모델링 할 수 있다.
- 비즈니스 데이터의 구조를 명확하게 표현할 수 있을 뿐 아니라 엔티티 간의 간계를 안정적으로 지원할 수 있다.

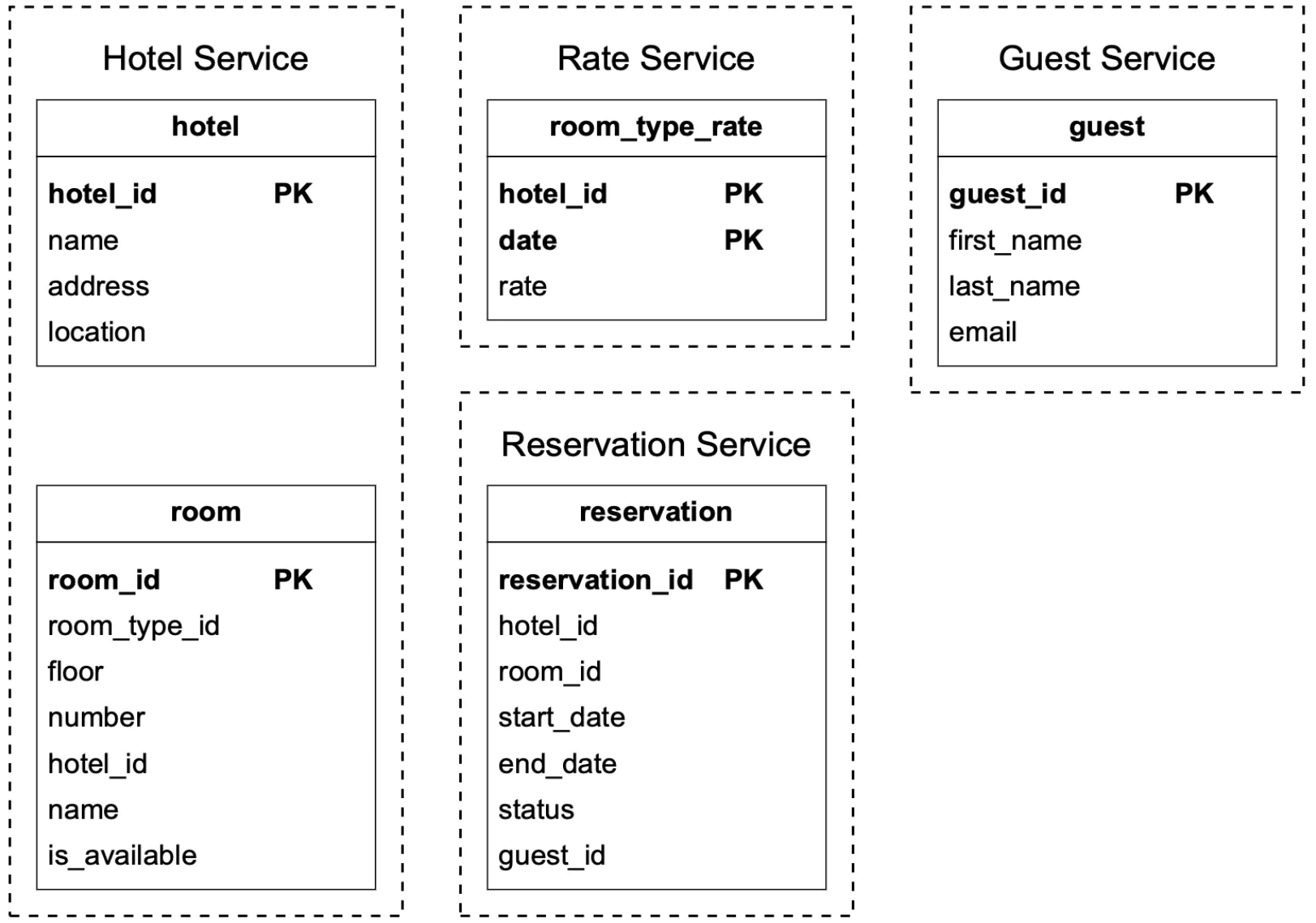

데이터베이스 스키마

reservation 테이블의 status 필드는 Pending, Paid, Refunded, Canceled, Rejected 다섯 상태 가운데 하나를 값으로 가질 수 있다.

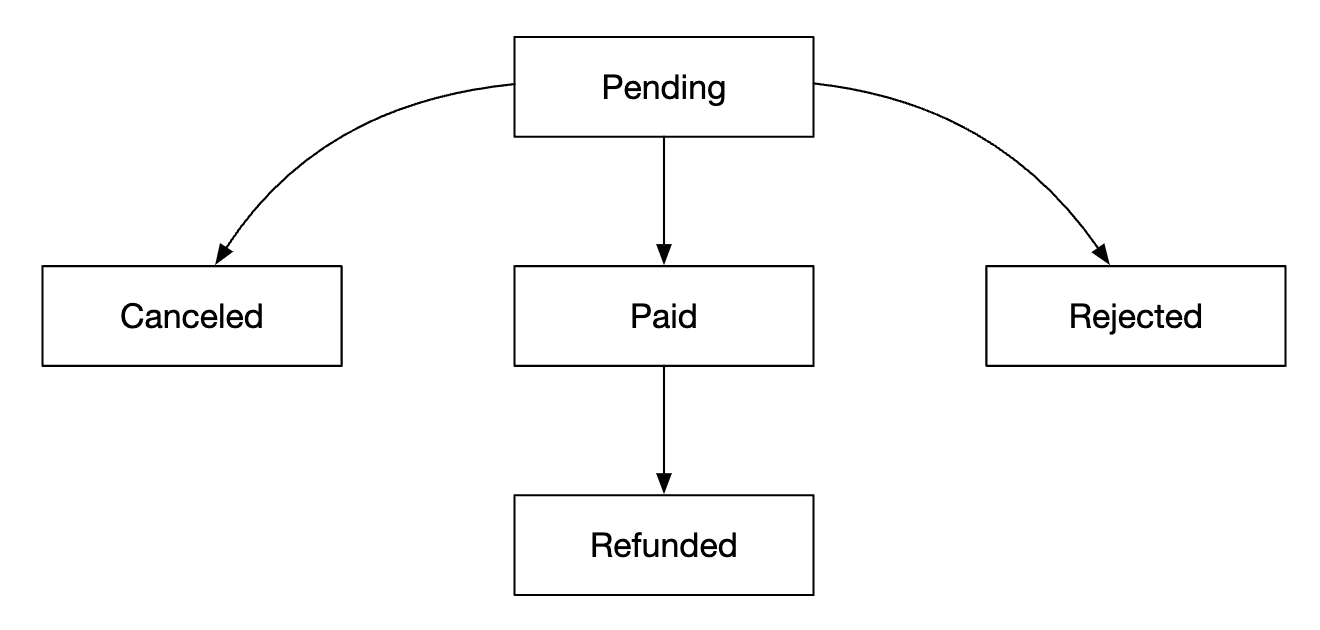

예약 상태

이 스키마에서 room_id는 에어비엔비 같은 회사에는 적합하나, 특정 호텔의 특정 객실 유형을 예약하는 호텔에는 적절하지 않을 수 있다.

객실 번호는 예약할 때가 아닌, 투숙객이 체크인 하는 시점에 부여된다.

개략적 설계안

이번 호텔 예약 시스템에는 마이크로서비스 아키텍처를 사용한다.

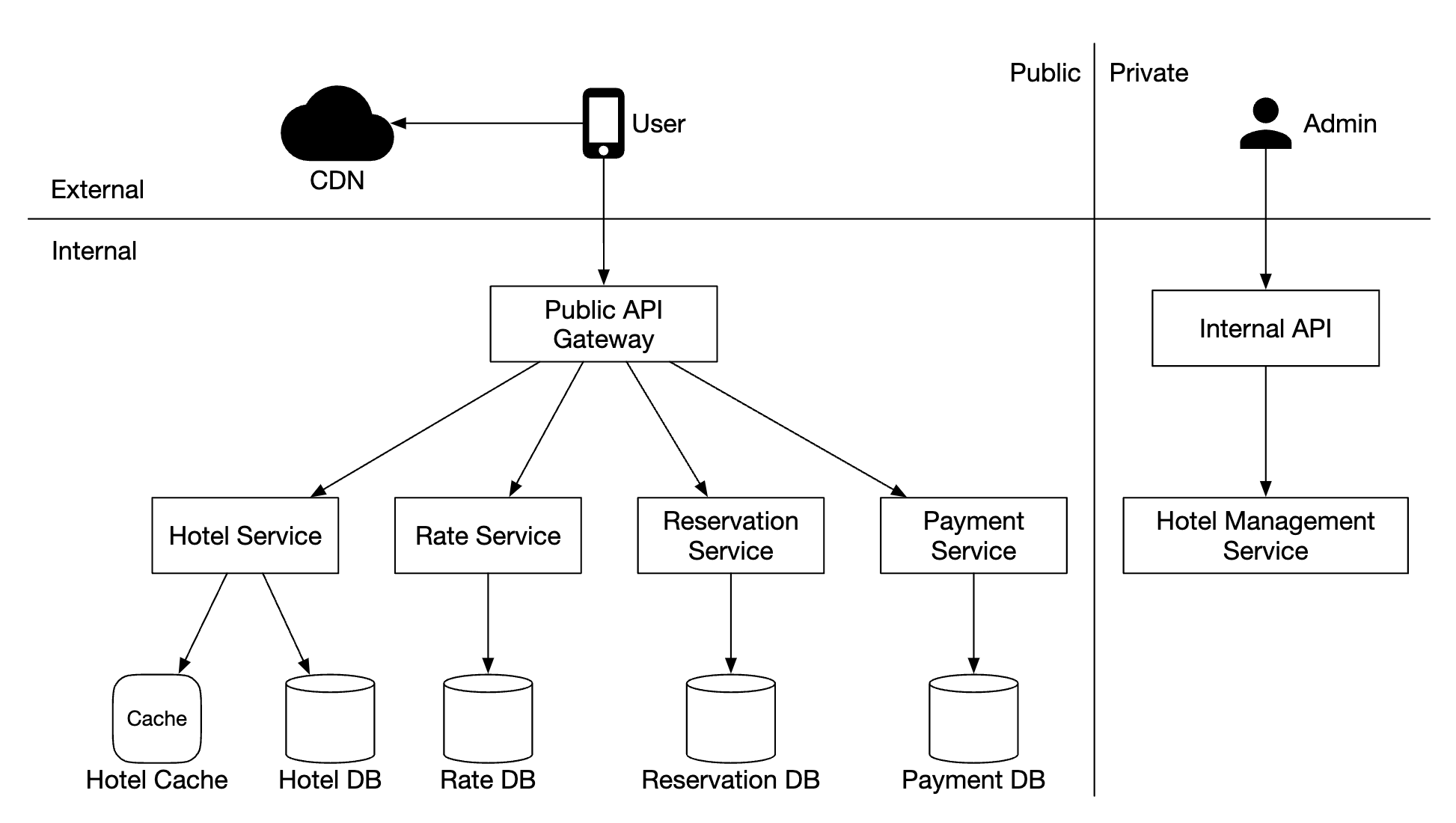

개략적 설계안

마이크로 서비스 간 상호작용을 나타내는 화살표 상당수를 생략하였다.

실제 상업적으로 이용되는 시스템의 서비스 간 통신에는 gRPC와 같은 고성능 원격 프로세서 호출 프레임워크를 사용하곤 한다.

gRPC?
gRPC는 Google에서 개발한 고성능, 오픈 소스 원격 프로시저 호출(Remote Procedure Call, RPC) 프레임워크이다. 클라이언트와 서버 간에 원격 프로시저를 호출할 수 있게 해 주며, 마치 로컬에서 함수를 호출하는 것처럼 네트워크를 통해 다른 시스템의 메서드를 실행할 수 있다. 주로 프로토콜 버퍼(Protocol Buffers, protobuf)라는 직렬화 방식을 사용해 데이터를 효율적으로 전송하며, HTTP/2를 기반으로 동작해 성능과 확장성을 높인다.

3단계: 상세 설계

개선된 데이터 모델

호텔 객실을 예약할 때는 특정 객실이 아니라 특정한 객실 유형을 예약하게 된다.

이러한 특성을 반영하기 위해 예약 API의 경우 호출 인자 가운데 roomID는 roomTypeID로 변경한다.

1
2
3
4
5
6
7
{
  "startDate": "2021-04-28",
  "endDate": "2021-04-30",
  "hotelID": "245",
  "roomTypeID": "U12354673389",
  "reservationID": "13422445"
}

스키마는 아래와 같이 변경된다.

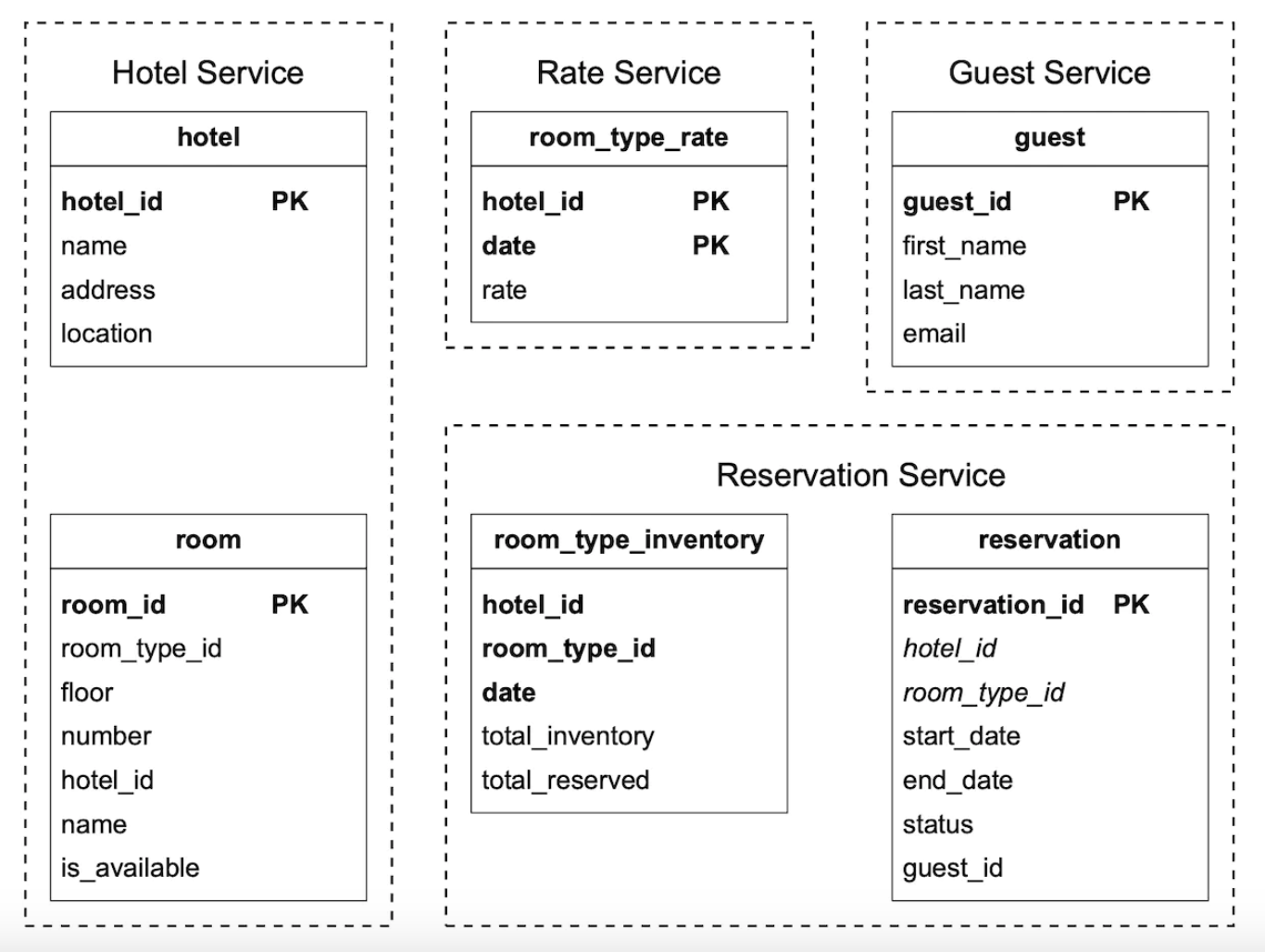

갱신된 스키마

주요 변경 사항은 아래와 같다.

room: 객실에 관계된 정보
room_type_rate: 특정 객실 유형의 특정 일자 요금 정보
reservation: 투숙객 예약 정보
room_type_inventory: 호텔의 모든 객실 유형
- hotel_id: 호텔 식별자
- room_type_id: 객실 유형 식별자
- date: 일자
- total_inventory: 총 객실 수에서 일시적으로 제외한 객실 수를 뺀 값
  - 유지 보수를 위해 예약 가능 목록에서 제외할 수도 있다.
- total_reserved: 저정된 hotel_id, room_type_id, date에 예약된 모든 객실의 수

날짜당 하나의 레코드를 사용하면 날짜 범위 내에서 예약을 쉽게 관리하고 질의할 수 있다.

이 테이블의 기본키는 (hotel_id, room_type_id, date)의 복합키로, 2년 이내 모든 미래 날짜에 대한 가용 객실 데이터 질의 결과를 토대로 미리 채워 놓고, 시간이 흐름에 따라 새로 추가해야 하는 객실 정보는 매일 한 번씩 일괄 작업을 돌려 반영한다.

5,000개의 호텔이 있고 각 호텔에는 20개의 객실 유형이 있으므로 테이블에 저장해야 하는 레코드의 수는 5,000 * 20 * 2년 * 365일 = 7,300만 개 정도이다.

많은 데이터가 아니므로 데이터베이스 하나면 저장하기 충분하지만, 하나만 둔다면 SPOF 문제를 피할 수 없게된다.

고가용성을 달성하려면 여러 지역, 또는 가용성 구역에 데이터베이스를 복제해 두어야 한다.

room_type_inventory 테이블은 고객이 특정 유형의 객실을 예약할 수 있는지 여부를 확인할 때 사용한다.

입력
- startDate
- endDate
- roomTypeId
- hotelId
- numberOfRoomsToReserve
출력
- 해당 유형의 객실에 여유가 있고 예약 가능한 상태라면 True, 아니면 False를 반환한다.

SQL 관점에서 두 절차를 거친다.

주어진 기간에 해당하는 레코드를 구한다.

1
2
3
4
5
SELECT date, total_inventory, total_reserved
FROM room_type_inventory
WHERE room_type_id = ${roomTypeId} AND hotel_id = ${hotelId}
   AND date BETWEEN ${startDate} and ${endDate}
;

반환한 각 레코드마다 다음 조건을 확인한다.
- 1
  if ((total_reserved + ${numberOfRoomsToReserve}) <= total_inventory)
- 레코드의 모든 행을 검사한 결과 True가 반환되면 주어진 기간 내 모든 날짜에 충분한 객실이 있다는 뜻 이다.

예약 데이터가 단을 데이터베이스에 담기에 너무 크다면 다음과 같은 방안을 생각해 볼 수 있다.

현재 및 향후 예약 데이터만 저장한다.
- 예약 이력은 자주 접근하지 않으므로 아카이빙 하거나 냉동 저장소로 옮길 수 있다.
데이터베이스를 샤딩한다.
- 자주 사용되는 질의는 예약 및 예약 확인이므로, 두 질의에서 모두 먼저 알아야하는 hotel_id를 샤딩키로 사용한다.
- 데이터는 hash(hotel_id) % number_of_service

동시성 문제

또 하나의 중요한 문제는 이중 예약 방지이며, 이를 위해 두가지 문제를 해결해야한다.

같은 사용자가 예약 요청을 여러번 시도할 수 있다.
여러 사용자가 같은 객실을 동시에 예약하려 할 수 있다.

같은 사용자가 같은 예약 요청을 시도하는 경우

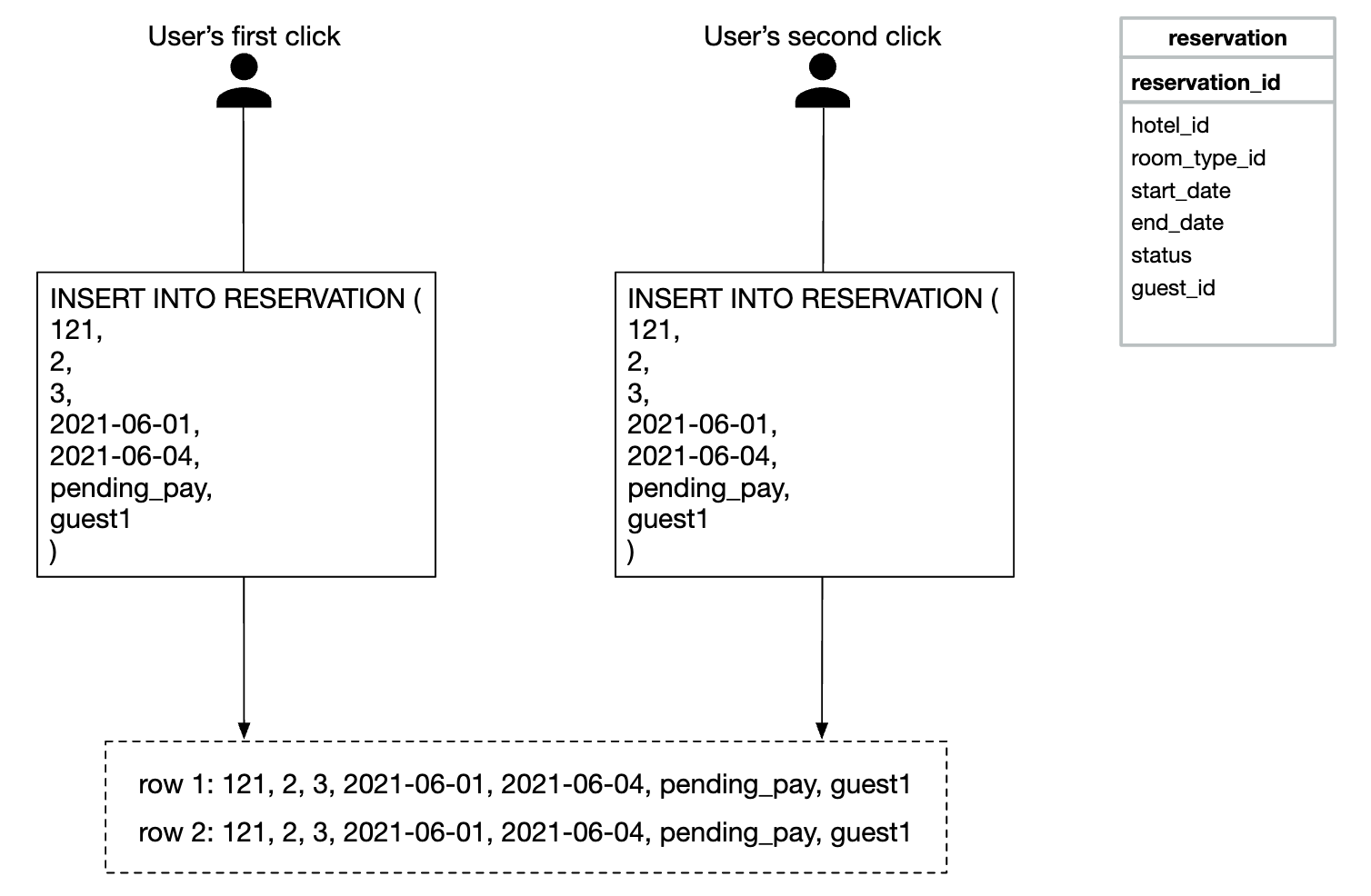

같은 고객의 이중 예약

이 문제를 푸는 일반적인 접근법으로는 다음 두가지가 있다.

클라이언트 측 구현
- 요청 전송 후 예약 버튼을 비활성화 한다.
  - 클라이언트에서 우회 가능하다.
멱등 API
- 예약 API 요청에 멱등 키를 추가하는 방안
- reservation_id를 멱등 키로 사용하여 이중 예약 문제를 해결하는 방안이다.

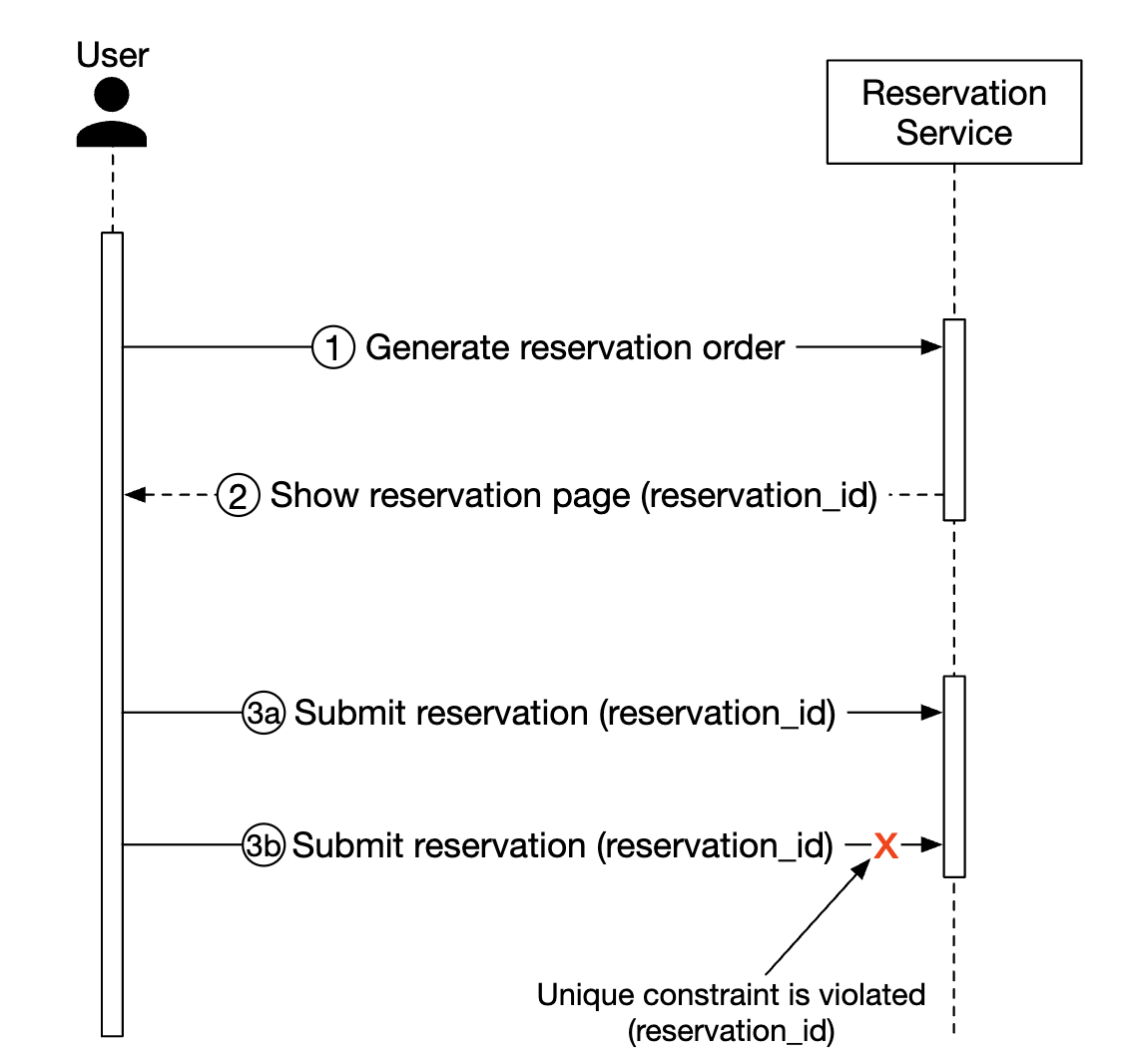

유일성 조건

예약 주문서를 만든다.
고객이 검토할 수 있도록 예약 주문서를 반환한다.

반환 결과에 reservation_id를 넣는다.(전역적 유일성을 보증하는 ID, 예제에서는의 예약 테이블의 기본키)

검토가 끝난 예약을 전송한다.
- 요청에 reservation_id를 포함한다.
예약 완료 버튼을 한 번 더 눌러 보내도 reservation_id가 예약 테이블의 기본 키 이므로 유일성 조건에 위반되어 처리되지 않는다.

여러 사용자가 하나뿐인 객실을 동시에 예약하는 경우

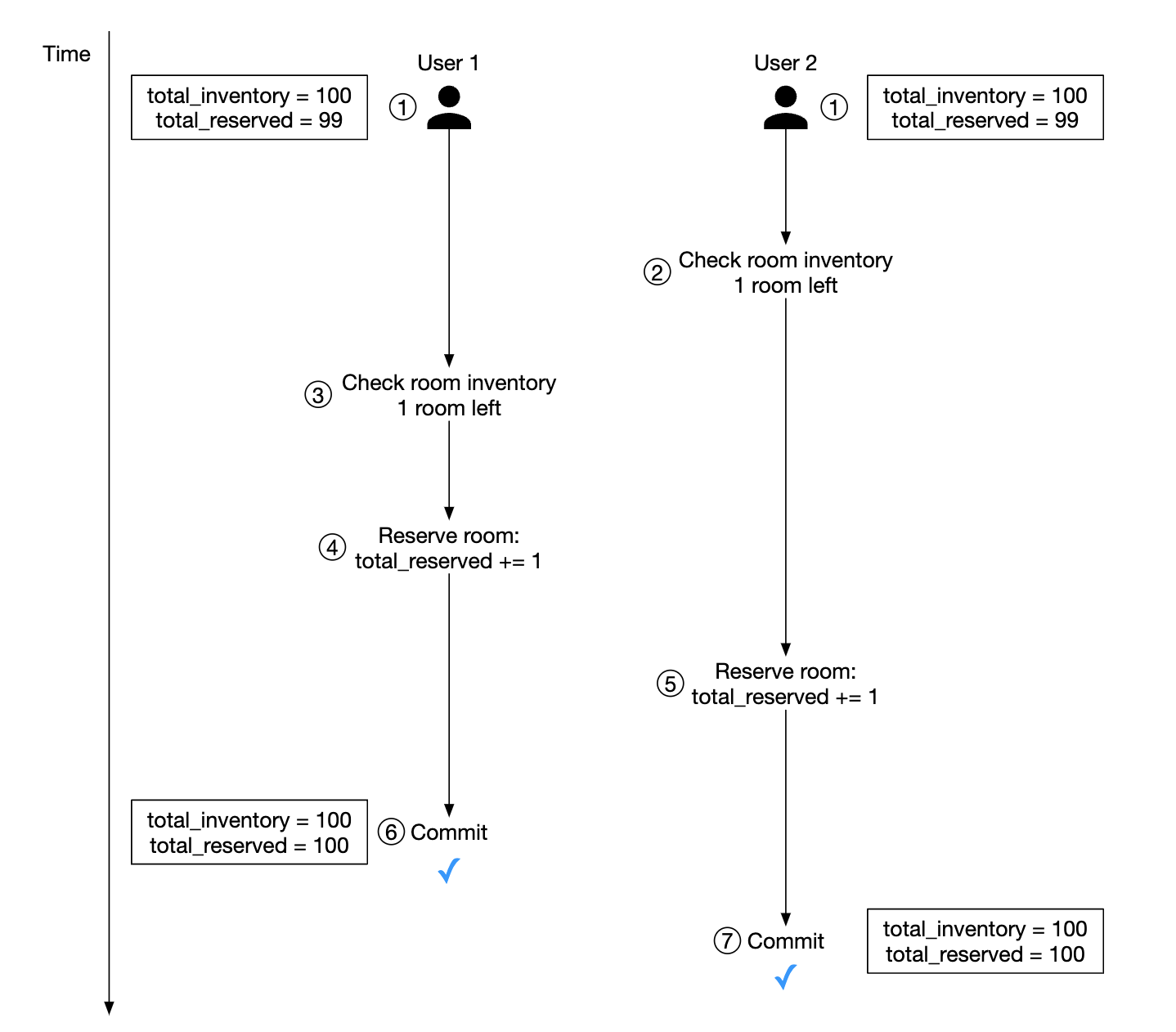

경쟁 조건

이 문제를 해결하려면 어떤 형태로든 락을 활용해야 한다.

비관적 락

비관적 락은 비관적 동시성 제어 방안이라고도 불리며, 사용자가 레코드를 갱신하려고 하는 순간 즉시 락을 걸어 동시 업데이트를 방지하는 기술이다.

따라서 해당 레코드를 갱신하려는 다른 사용자는 락 해제를 기다려야 한다.

MySQL 같은 경우는 SELECT ... FOR UPDATE 문을 실행하면 SELECT가 반환한 레코드에 락이 걸린다.

비관적 락

장점
- 변경 중이거나 변경이 끝난 데이터를 갱신하는 일을 막을 수 있다.
- 구현이 쉽고 모든 갱신 연산을 직렬화하여 충돌을 막는다.
- 데이터에 대한 경합이 심할 때 유용하다.
단점
- 여러 레코드에 락을 걸면 교착 상태가 발생할 수 있다.
  - 교착 상태가 발생하지 않는 코드 작성은 어렵다
- 확장성이 낮다.
- 트랜잭션이 너무 오랫동안 락을 해제하지 않고 있으면 다른 트랜잭션은 락이 걸린 자원에 접근할 수 없어 트랜잭션 수명이 길거나 많은 엔티티에 관련된 경우 성능에 심각한 영향을 끼친다.

이러한 이유로 비관적 락 메커니즘은 군장하지 않는다.

낙관적 락

낙관적 락은 낙관적 동시성 제어라고도 불리는 방안으로 여러 사용자가 동시에 같은 자원을 갱신하려 시도하는 것을 허용한다.

일반적으로 버전 번호(version_number)와 타임스탬프(timestamp) 두 가지 방법으로 구현한다.

서버 시계는 시간이 지남에 따라 부정확해질 수 있으므로 일반적으로는 버전 번호를 더 나은 선택지로 본다.

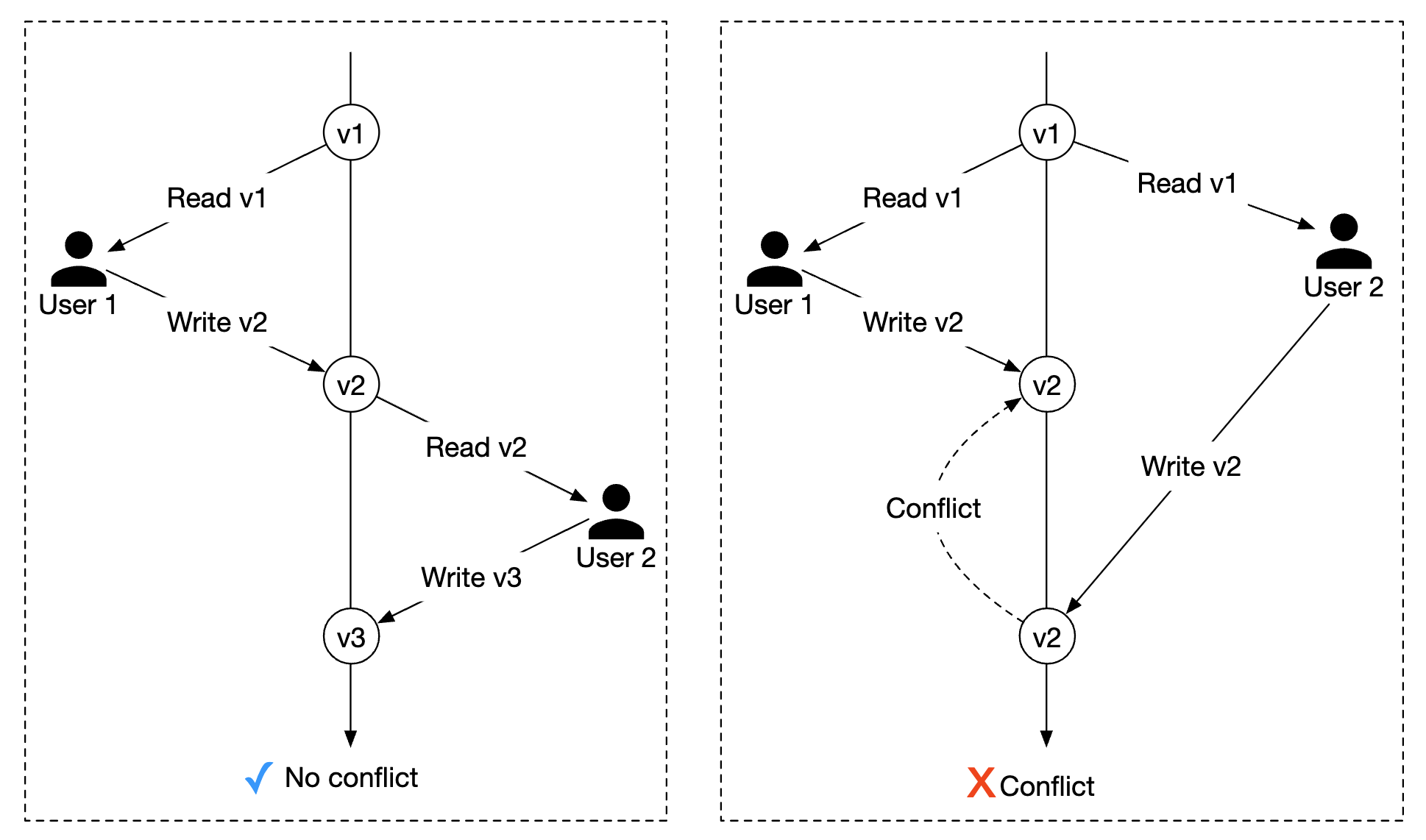

낙관적 락

낙관적 락은 데이터베이스에 직접 락을 걸지 않으므로 일반적으로 비관적 락 보다 빠르지만 동시성 수준이 아주 높으면 성능이 급격히 나빠진다.

예를 들어 설명하면 잔여 객실 수를 읽을 수 있는 클라이언트 수에는 제한이 없으므로, 모든 클라이언트는 같은 잔여 객실 수와 같은 버전 정보를 취득하게 될 수 있기 때문에 모든 클라이언트는 같은 잔여 객실 수와 같은 버전 번호 정보를 취득한다.

하지만 실제로 버전 번호 갱신에 성공하는 클라이언트는 하나이므로, 다른 모든 클라이언트는 버전 번호 검사에 실패하게된다.

장점
- 애플리케이션이 유효하지 않은 데이터를 편집하는 일을 막는다.
- 데이터베이스 자원에 락을 걸 필요가 없다.(데이터베이스 관점에서 락은 없다.) 책임은 애플리케이션에 있다.
- 데이터에 대한 경쟁이 치열하지 않은 상황에 적합하다.
  - 락을 관리하는 비용 없이 트랜잭션을 실행할 수 있다.
단점
- 데이터에 대한 경쟁이 치열한 상황에서는 성능이 좋지 못하다.

낙관적 락은 예약 QPS가 일반적으로 높지 않은 호텔 예약 시스템에서는 적합한 선택지이다.

데이터베이스 제약 조건

낙관적 락과 아주 유사하게 동작한다.

room_type_inventory 테이블에 다음 제약 조건을 추가한다.

1
CONSTRAINT `check_room_count` CHECK((`total_inventory - total_reserved` >= 0));

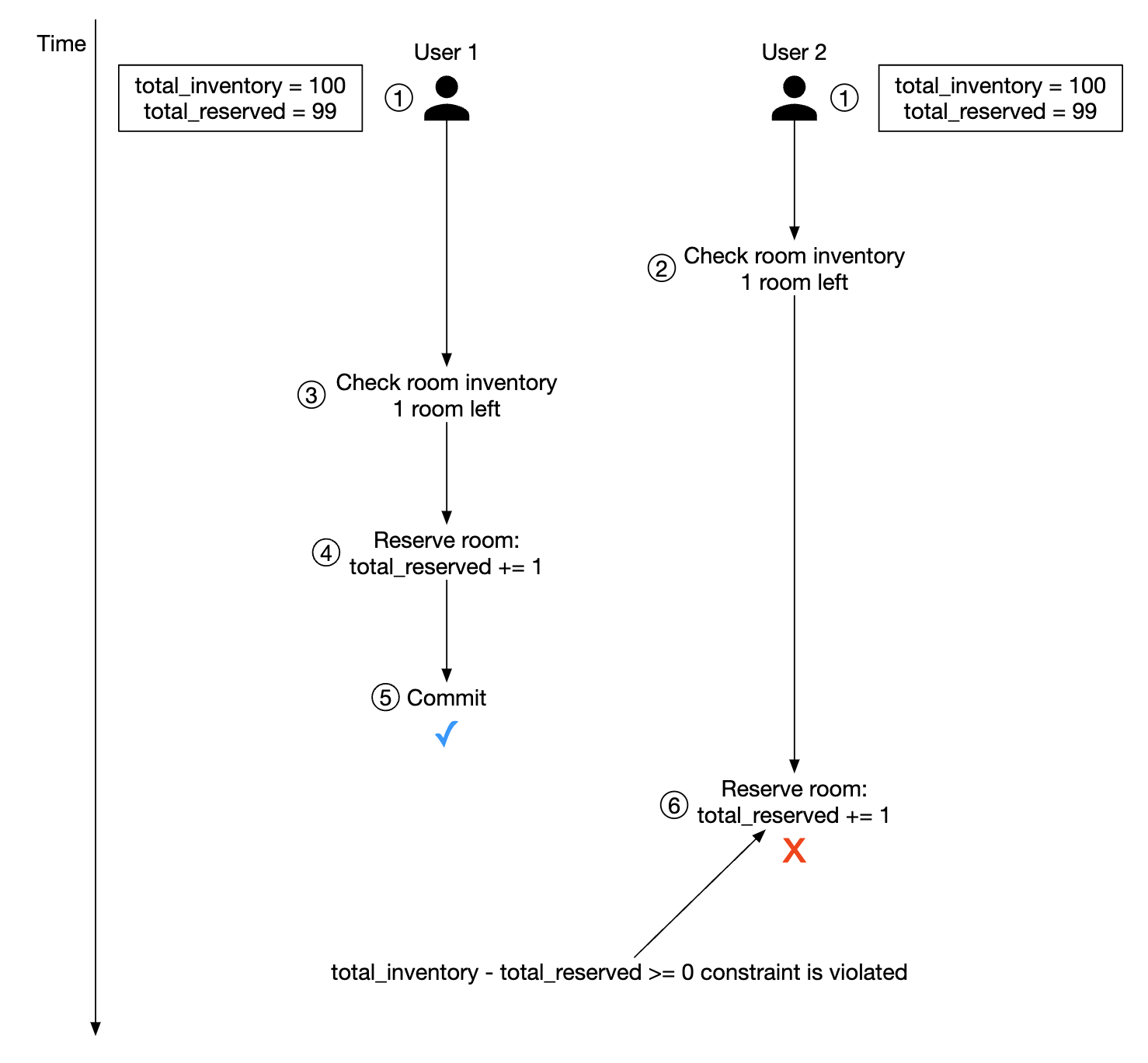

데이터 베이스 제약 조건

사용자가 객실을 예약하려면 total_reserved의 값이 101으로 제약 조건을 위반하게되어 롤백된다.

장점
- 구현이 쉽다.
- 데이터에 대한 경쟁이 심하지 않을 때 잘 동작한다.
단점
- 데이터에 대한 경쟁이 심하면 실패하는 연산 수가 매우 늘어날 수 있다.
- 데이터베이스 제약 조건은 애플리케이션 코드와 달라서 버전을 통제하기 어렵다.
- 제약 조건을 허용하지 않는 데이터베이스도 있으므로 마이그레이션 등에 문제가 될 수 있다.

시스템 규모 확장

일반적으로 호텔 예약 시스템에 대한 부하는 높지 않지만, 유명한 여행 예약 웹 사이트와 연동이 되어야한다면 QPS는 매우 늘어날 수 있다.

시스템 부하가 높을 때는 무엇이 병목이 될 수 있는지 이해해야한다.

해당 시스템의 모든 서비스는 무상태 서비스이므로 서버를 추가하는 것으로 성능 문제는 해결할 수 있다.
데이터베이스는 단순히 데이터베이스 서버를 늘리는 것만으로는 성능 문제를 해결할 수 없다.

데이터베이스 샤딩

데이터베이스를 여러 대 두고, 각각에 데이터의 일부만 보관하도록 하는 방식이다.

데이터베이스를 샤딩할 때는 데이터를 어떻게 분배할 지 먼저 정한다.

hotel_id를 필터링 조건으로 사용하므로 샤딩 조건으로 쓰면 좋다.

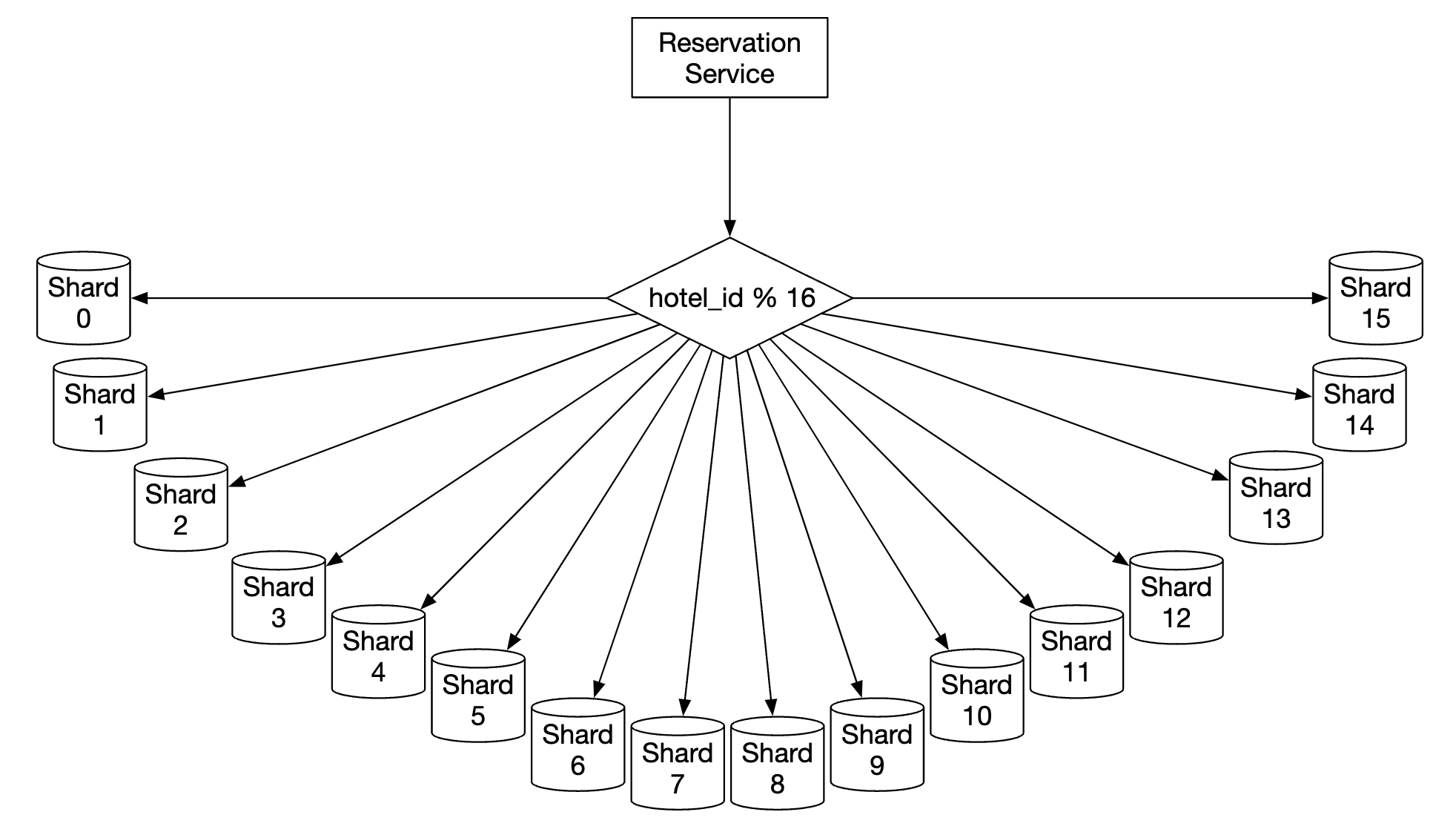

데이터베이스 샤딩

위는 16개 샤드로 분산하는 사례로, QPS가 30,000이라면 샤딩 후에는 1875QPS 정도로 한 대의 MySQL 서버로도 감당할 수 있는 부하가 된다.

캐시

호텔 잔여 객실 데이터는 현재와 미래의 데이터만 중요하다는 특성이 있다.

따라서 데이터를 보관할 때 낡은 데이터는 자동적으로 소멸되도록 TTL을 설정할 수 있다면 바람직하다.

이력 데이터는 다른 데이터베이스를 통해 질의하도록 하면 된다.

이런 상황에 레디스는 매우 적합하다.

데이터 로딩 속도와 데이터베이스 확장성이 문제가 되기 시작하면 데이터베이스 앞에 캐시 계층을 두고 잔여 객실 확인 및 객실 예약 로직이 해당 계층에서 실행되도록 할 수 있다.

요청의 일부만 잔여 객실 데이터베이스가 처리하고 나머지는 캐시가 담당하도록 한다.

레디스 캐시 데이터에는 잔여 객실이 충분해 보여도 실제 데이터베이스를 다시 한번 확인해야한다.

예약 서비스: 다음과 같은 잔여 객실 관리 API를 제공한다.
- 지정된 호텔과 객실 유형, 주어진 날짜 범위에 이용 가능한 객실의 수를 질의
- 객실을 예약하고 total_reserved의 값을 1 증가
- 고객이 예약을 취소하면 잔여 객실 수를 갱신

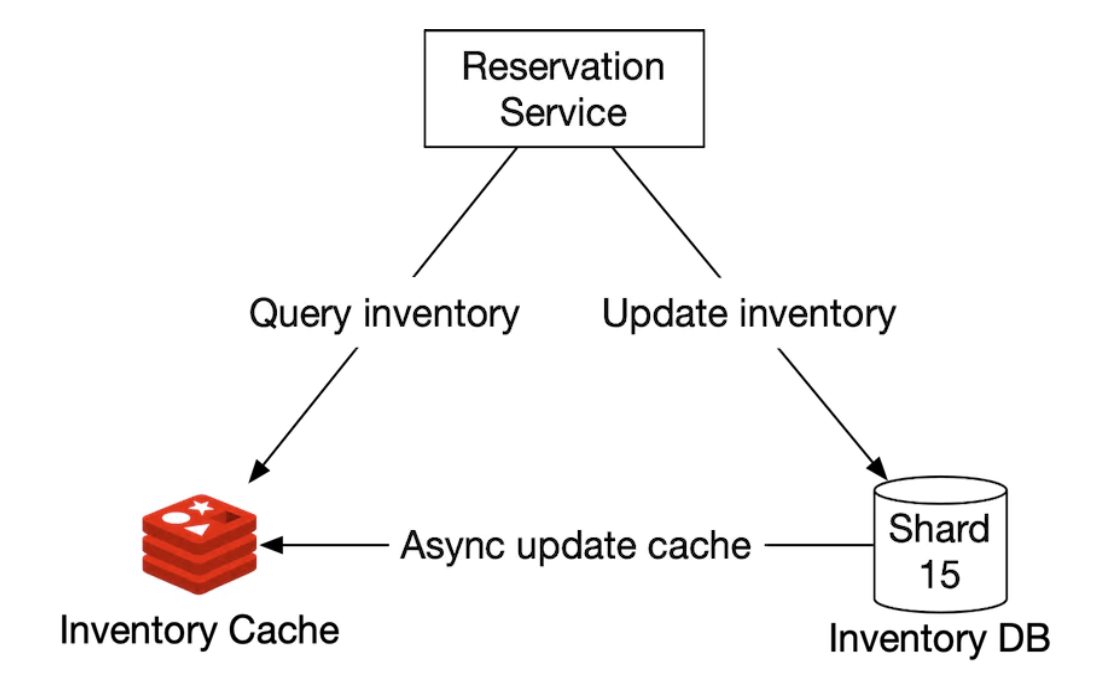

잔여 객실 캐시
- 모든 잔여 객실 관리에 필요한 질의는 레디스로 구현되는 잔여 객실 캐시로 옮긴다.
- 따라서 사전에 잔여 객실 정보를 캐시에 미리 저장해두어야 한다.
- 캐시에 저장되는 데이터 형식
  - 키: hotelID_roomTypeId_{날짜}
  - 값
    - 주어진 호텔 ID
    - 객실 유형 ID
    - 날짜에 맞는 잔여 객실 수
- 호텔 예약 시스템은 잔여 객실 확인 작업 때문에 읽기 연산 빈도가 쓰기 연산보다 훨씬 많으므로 대부분의 읽기 연산을 캐시로 처리하면 좋다.
잔여 객실 데이터베이스
- 잔여 객실 수에 대한 가장 믿을 만한 정보가 보관되는 장소

캐시가 주는 새로운 과제

캐시 계층을 추가하면 시스템의 확장성과 처리량은 대폭 증가하지만 데이터베이스와 캐시 사이의 데이터 일관성 유지에 관한 새로운 문제가 생긴다.

사용자가 객실을 예약할 때 아무 문제가 없는 경우에는 다음 두 가지 작업이 이루어진다.

잔여 객실 수를 질의하여 충분한지 확인(캐시)
잔여 객실 데이터를 갱신
- 데이터베이스 갱신 이후 캐시 갱신
- 비동기적으로 실행
- 변경 데이터 감지(CDC) 매커니즘을 활용할 수 있다.
  - 데이터베이스에서 발생한 변화를 감지하여 해당 변경 내역을 다른 시스템에 적용할 수 있도록 하는 매커니즘

잔여 객실 데이터에 대한 변화를 데이터베이스에 먼저 반영하므로 캐시에는 최신 데이터가 없을 가능성이 있다.

이러한 불일치 문제는 데이터베이스가 최종적으로 잔여 객실 확인을 하도록 한다면 문제가 되지는 않는다.
장점
- 읽기 질의를 캐시가 처리하므로 데이터베이스의 부하가 크게 줄어든다.
- 읽기 질의를 메모리에서 실행하므로 높은 성능을 보장할 수 있다.
단점
- 데이터베이스와 캐시 사이의 데이터 일관성을 유지하는 것은 어렵다.
  - 데이터 불일치가 사용자 경험에 끼치는 영향을 신중하게 살펴야한다.

서비스 간 데이터 일관성

모노리스 아키텍처의 경우 데이터의 일광성을 보장하기 위해 관계형 데이터베이스를 공유하는 것이 보통이지만, 해당 시스템은 예약 테이블과 잔여 객실 테이블만 동일한 관계형 데이터베이스에 저장하는 MSA 하이브리드 접근법을 사용한다.

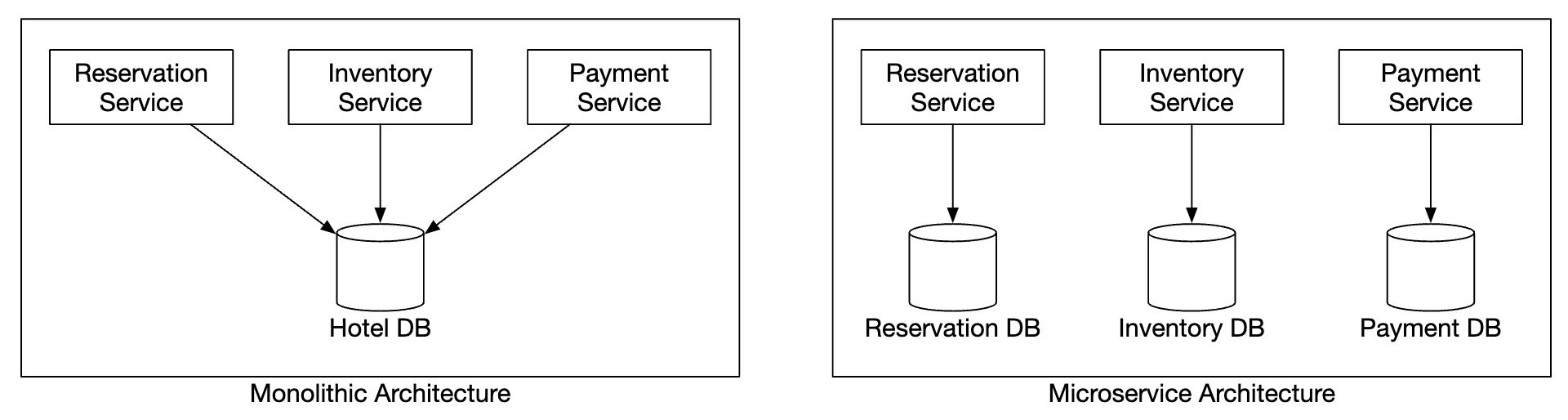

모노리스 vs 마이크로서비스

이를 통해 관계형 데이터베이스의 ACID 속성을 활용하여 동시성 문제를 효과적으로 대응할 수 있지만, MSA 순수 주의자라면 마이크로 서비스가 독자적인 데이터베이스를 갖추고 있어야 한다고 주장할 수 있다.

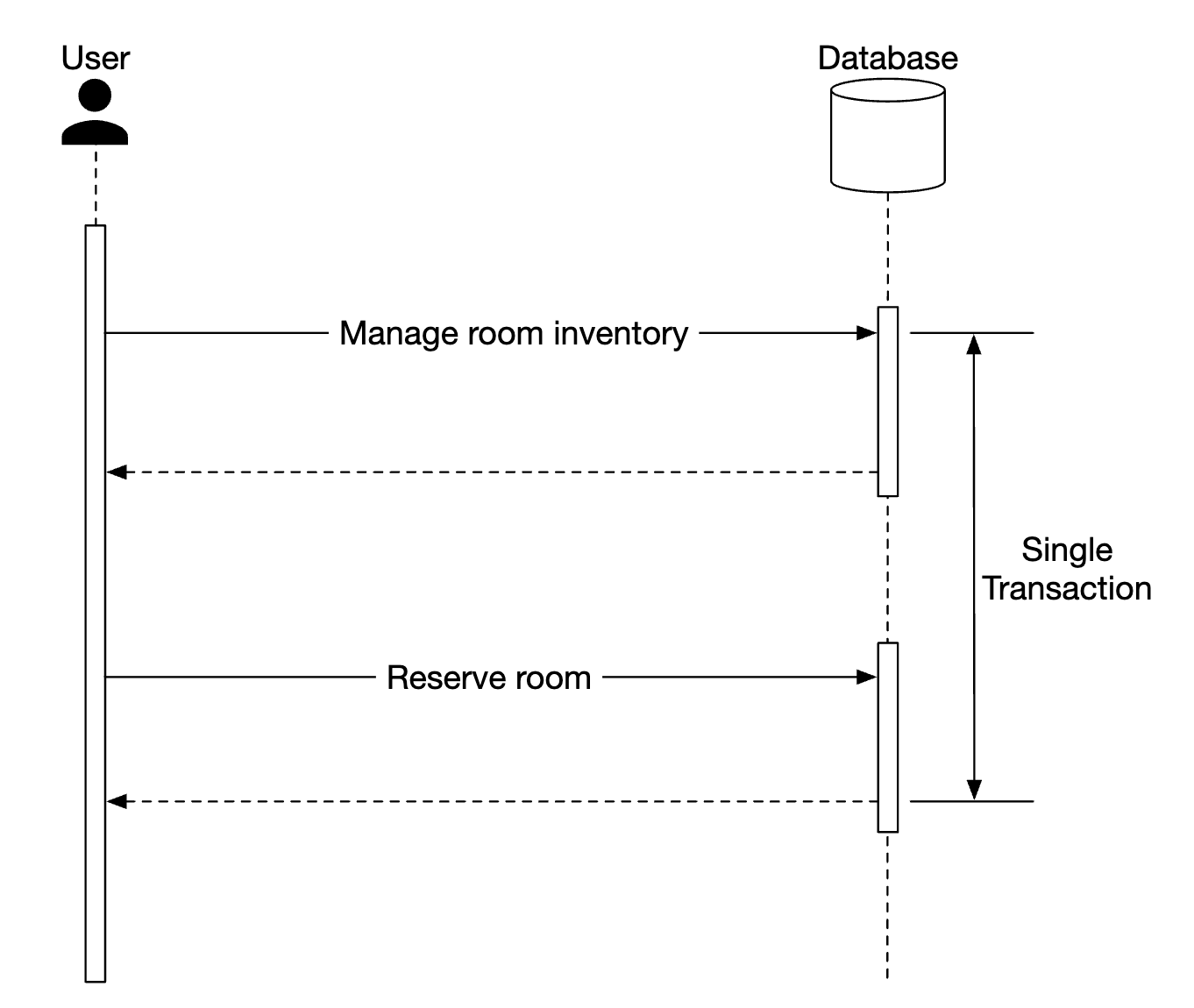

모노리스 아키텍처

모노리스 아키텍처는 하나의 데이터베이스만 사용하므로 여러 연산을 하나의 트랜잭션으로 묶어 ACID 속성이 만족되도록 보장할 수 있다.

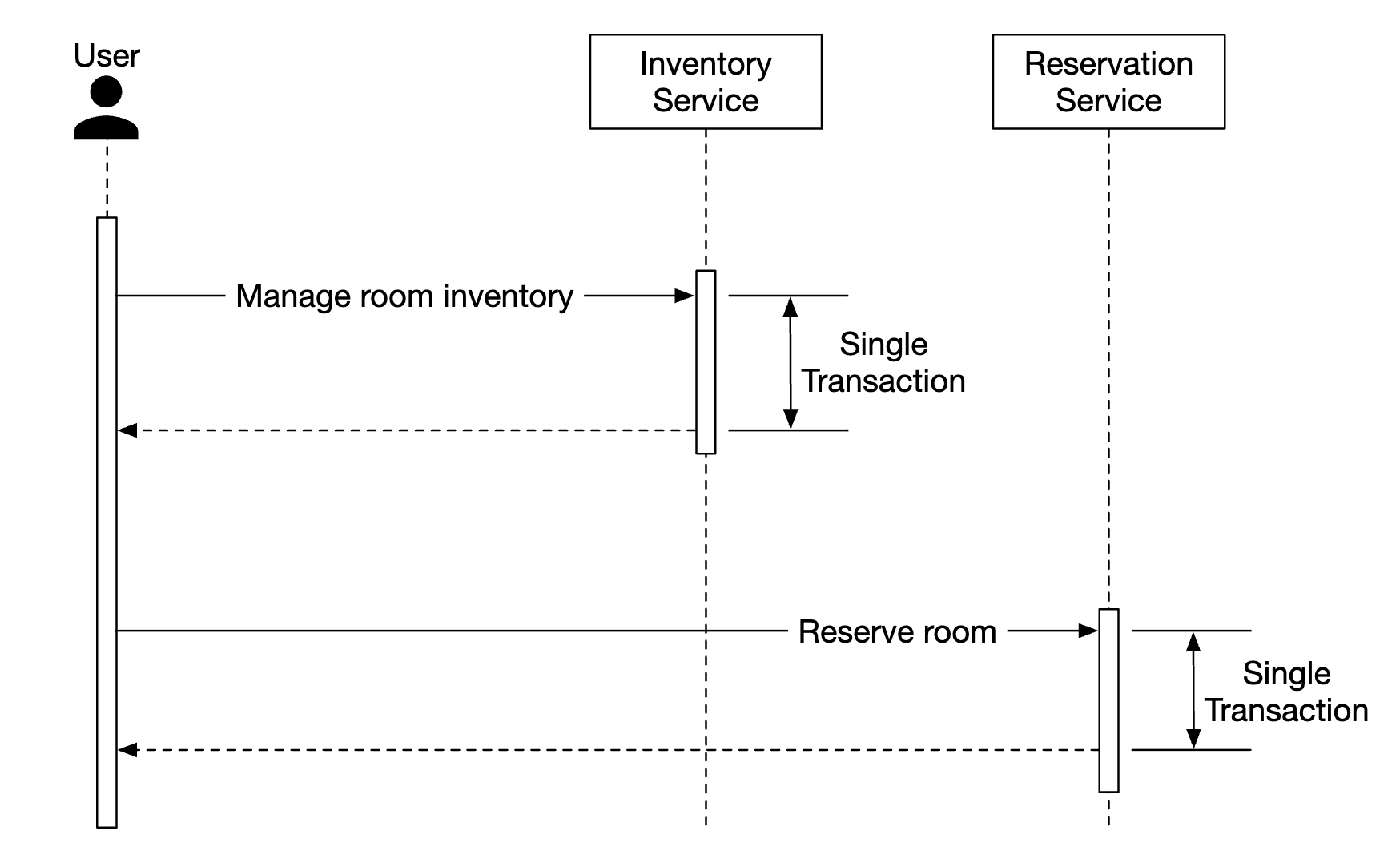

마이크로서비스 아키텍처

하지만 서비스가 독자적인 데이터베이스를 갖도록 하면, 논리적으로는 하나의 원자적 연산이 여러 데이터베이스에 걸쳐 실행되는 일을 피할 수 없다.

하나의 트랜잭션으로 데이터 일관성을 보증하는 기법을 사용할 수 없다.

이러한 데이터 일관성 문제를 해결하기 위해 널리 사용되는 방법은 2가지 정도가 있다.

2단계 커밋(2-phase commit, 2PC)
- 여러 노드에 걸친 원자적 트랜잭션 실행을 보증하는 데이터베이스 프로토콜
- 모든 노드가 성공하든 아니면 실패하든 둘 중 하나로 트랜잭션이 마무리되도록 보증
- 비중단 실행이 가능한 프로토콜이 아니므로 어느 한 노드에 장애가 발생하면 해당 장애가 복구될 때까지 진행이 중단된다.(성능이 뛰어난 프로토콜은 아니다.)
사가(Saga)
- 각 노드에 국지적으로 발생하는 트랜잭션을 하나로 엮는다.
- 각각의 트랜잭션은 완료되면 다음 트랜잭션을 시작하는 트리거로 쓰일 메시지를 만드러 보낸다.
- 한 트랜잭션이라도 실패하면 그 이전 트랜잭션의 결과를 전부 되될리는 트랜잭션들을 순차적으로 실행한다.
- 2pc는 여러 노드에 걸친 하나의 트랜잭션을 통해 ACID 속성을 만족시키는 개념이지만 사가는 각 단계가 하나의 트랜잭션이라서 결과적 일관성에 의존하는 것으로 본다.

마이크로서비스 간의 데이터 불일치를 해결하기 위해 사용되는 복잡한 매커니즘은 시스템 전체 설계의 복잡성을 크게 증가시킨다.
증가한 복잡성이 그만한 가치가 있는 지 결정하는 것은 설계자의 몫이다.

이번 설계안은 그만한 가치는 없다고 판단하여 예약 및 잔여 객실 정보를 동일한 관계형 데이터베이스에 저장하는 좀 더 실용적인 접근 방법을 선택했다.

4단계: 마무리

경쟁 조건이 발생할 수 있는 시나리오
- 비관적 락
- 낙관적 락
- 데이터베이스 제약 조건
규모 확장
- 데이터베이스 샤딩
- 레디스 캐시
마이크로아키텍처의 데이터 일관성 문제
