이번 장에서는 규모 확장이 용이한 지표 모니터링 및 경보 시스템의 설계안을 살펴본다.

잘 서례된 지표 모니터링 및 경보 시스템은 인프라의 상태를 선명하게 볼 수 있도록 하여 높은 가용성과 안정성을 달성하는 데 중추적 역할을 한다.

대형 IT 업체에서 내부적으로 사용하는 것과 유사한 서비스를 설계해본다.

1단계: 문제 이해 및 설계 범위 확정

지표 모니터링 및 경소 비스템의 의미는 회사마다 다를 수 있으므로, 정확한 요구사항을 알아내는 것이 중요하다.

• 인프라 지표에 관심이 있다면 웹서버 에러 로그나 엑세스 로그에 초점을 맞춘 시스템을 만들면 곤란하다.

• Q. 시스템의 사용자는? 대형 IT 업체가 내부에서 사용할 시스템 혹은 데이터독, 스플펑크 같은 SasS?

  • A. 회사 내부에서 사용할 시스템

• Q. 어떤 지표를 수집?

  • A. 시스템 운영 지표(Operational system metrics) 수집. CPU 부하, 메모리 사용률, 디스크 사용량 같은 저수준 지표와 서버가 처리하는 초당 요청 수(Requests per second)나 웹 서버 프로세스 개수 같은 고차원적 개념 지표. 사업 지표(Business metrics)는 제외

• Q. 모니터링 할 인프라의 규모는?

  • A. 일간 능동 사용자 수는 1억 명, 1000개의 서버 풀이 있고, 풀마다 100개의 서버 하드웨어를 유지하고 있음

• Q. 지표 보관 기간

  • A. 1년

• Q. 장기 보관 전영 저장소로 옮길 때 지표의 해상도(resolution)을 낮추어도 괜찮은가?

  • A. 새로 수집한 데이터는 7일 보관, 7일 뒤에는 1분 단위로 30일, 그 뒤에는 1시간 단위로 변환하여 보관

• Q. 경보 채널로 지원해야하는 것들

  • A. 이메일, 전화, 페이저듀티(PagerDuty), 웹훅(Webhook, 즉 HTTP 프로토콜을 지원하는 엔드포인트) 등

• Q. 에러 로그나 엑세스 로그 등에 대한 수집 기능 제공?

  • A. NO

• Q. 분산 시스템 추적(distributed system tracing) 기능 제공?

  • A. NO

개략적 요구사항 및 가정

요구사항을 다시 정리하면 아래와 같다.

• 대규모 인프라를 모니터링 해야함
  • DAU 1억
  • 서버 풀 1,000개, 풀당 서버 수 100개, 서버당 100개의 운영 지표 수집한다면 모니터링 해야 하는 지표의 수는 천만 개 수준
  • 데이터 보관 기간은 1년
  • 수집한 그대로 데이터를 보관하는 기간은 일주일, 그 뒤에는 1분 단위 데이터로 변호나 후에 30일 보관, 그 뒤에는 1시간 단위 데이터롤 변환한 뒤에 1년 보관
• 모니터링 해야하는 지표
  • CPU 사용률
  • 요청 수
  • 메모리 사용량
  • 메시지 큐 내의 메시지 수

비기능 요구사항

• 규모 확장성
  • 시스템은 늘어나는 지표 수와 정보의 양에 맞게 확장될 수 있어야함
• 낮은 응답 지연
  • 대시보드(dashboard)와 경보(alert)을 신속하게 처리할 수 있도록, 질의(query)에 대한 낮은 응답 지연을 보장해야함
• 안정성
  • 높은 안정성을 제공하여 중요 정보를 놓치지 않도록 해야함
• 유연성
  • 기술은 계속 변화하므로, 미래의 신기술을 쉽게 통합할 수 있도록 유연하게 변경 가능한 파이프라인을 이용해 구축한 시스템이어야함

고려하지 않아도 괴는 요구사항은 아래와 같다.

• 로그 모니터링(log monitoring)
  • 엘라스틱서치, 로그스태시, 키바나 등이 로그 모니터링 용도록 널리 사용되는 시스템
• 분산 시스템 추적(distributed system tracing)
  • 서비스에 대한 요청이 분산시스템 내부를 어떻게 흘러 다니는지 추적할 수 있도록 하는 시스템
  • 요청이 한 서비스에서 다른 서비스로 이동할 때마다 데이터를 수집

2단계: 개략적 설계안 제시 및 동의 구하기

시스템 구축을 위한 기본적 사항과 데이터 모델, 그리고 개략적 설계안을 논의한다.

기본적 사항

지표 모니터링 및 경보 시스템은 일반적으로 다섯 가지 컴포넌트를 이용한다.

flowchart LR
    mo[[지표 모니터링 및 경보 시스템]]

    mo --> o[데이터 수집]
    mo --> t[데이터 전송]
    mo --> th[데이터 저장소]
    mo --> f[경보]
    mo --> ff[시각화]

• 데이터 수집(data collection)
  • 여러 출처로부터 지표 데이터를 수집
• 데이터 전송(data transmission)
  • 지표 데이터를 지표 모니터링 시스템으로 전송
• 데이터 저장소(data storage)
  • 전송되어 오는 데이터를 정리하고 저장
• 경보(alerting)
  • 데이터를 분석하고 이상 징후 감지하여 경보를 발생시킴
  • 다양한 통신 채널로 경보 발송 가능
• 시각화(visualization)
  • 데이터를 차트나 그래프 등으로 제공
  • 데이터를 시각적으로 황인하면 패턴, 추이, 문제점을 더 쉽게 파악할 수 있다.

데이터 모델

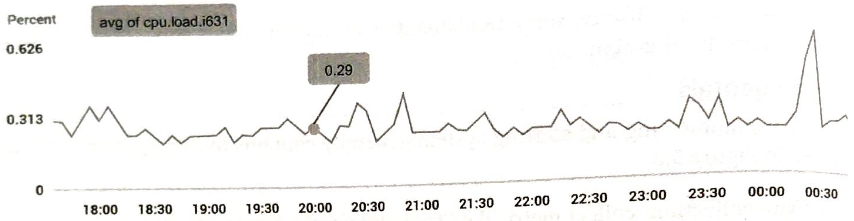

지표 데이터는 통상 시계열(time series) 데이터 형태로 기록한다.

• 값 집합에 타임스탬프가 붙은 형태
• 각각에 고유한 이름이 붙고, 선택적으로 레이블(label)을 붙이기도 함

테이블로 표현한 데이터

시계열 데이터

1
2

CPU.load host=webserver01,region=us-west 1613707265 50
...

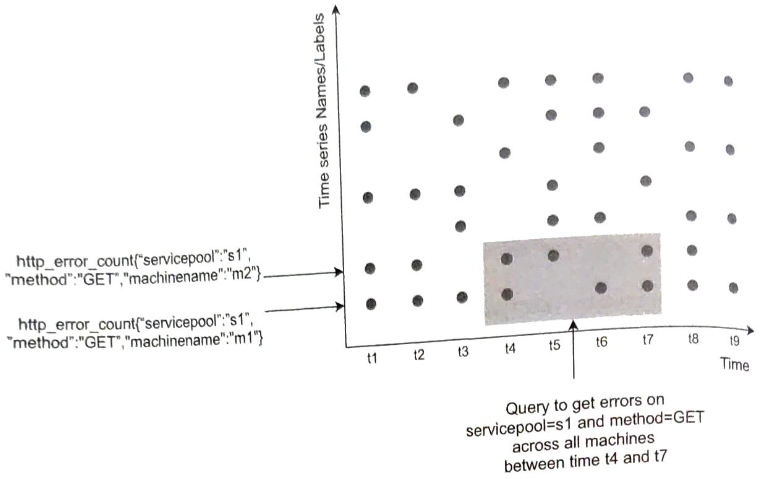

데이터 접근 패턴

y축에 붙은 레이블은 하나의 시계열 데이터를 나타내고(이름과 레이블을 통해 유일하게 식별되는 데이터), x축에 붙은 레이블은 시간이다.

이 시스템에 대한 쓰기 부하는 시점을 막론하고 막대한 시계열 데이터가 기록될 수 있다.

• 매일 천만 개 운영 지표 기록
• 상당수의 지표는 발생 빈도도 높다.

반면 읽기 부하는 일시적으로 치솟핬다 사라지는(spiky)한 편이다.

• 시각화와 경보 서비스는 데이터베이스에 대한 읽기 연산을 발생시키므로 그래프나 경보를 확인하는 패턴에 따라 일시적으로 증가하였다가 잠잠해진다.

다시 말하면 이 시스템은 언제나 많은 양의 쓰기 연산 부하를 감당해야하지만, 읽기 연산의 부하는 감시 급등했다가 곧 사라지곤 한다는 것이다.

데이터 저장소 시스템

데이터 저장소 스스템은 설계안의 핵심이다.

지표 모니터링 및 경보 시스템을 위한 저장소 시스템을 직접 설계하거나, MySQL 같은 범용 저장소 시스템을 사용하는 선택지 가운데 어떤 것도 추천하지 않는다.

범용 데이터베이스는 이론적으로 시계열 데이터를 처리할 수 있지만, 설계안이 감당하려는 부하 규모에 맞추려면 전문가 수준의 튜닝이 필요하다.

• 관계형 데이터베이스는 시계열 데이터를 대상으로 통상적으로 수행하는 연산에 최적화되어 있지 않다.
  • 시계열 데이터의 지수 이동 평균(exponential moving average) 값을 지속적으로 갱신하는 것 등
• 태그/레이블에 대한 질의를 지원하려면 태그마다 인덱스를 지정해야한다.
• 많은 양의 쓰기 연산이 저속적으로 발생하는 환경에서는 좋은 성능을 보이지 못한다.

설계안이 감당하려는 연산 규모에 맞추려면 데이터베이스 튜닝에 상당한 노력을 기울여야만 할 것이고, 설사 그렇게 하다러도 만족할 만한 성능이 나오지 않을 수 있다.

카산드라, 빅테이블 처럼 시계열 데이터를 효율적으로 처리할 수 있다고 알려진 NoSQL 데이터베이스들이 나와있긴 하지만 여러 문제들이 있다.

• 시계열 데이터를 효과적으로 저장하고 질의하기 위해서는 확장이 용이한 스키마를 설계해야하며, 그로인해 데이터베이스의 내부 구조에 대한 해박한 지식이 필요하다.
• 시계열 데이터에 최적화된 저장소 시스템은 시장에 많고, 잘 최적화된 덕에 같은 양의 시계열 데이터를 더 적은 서버에 보관할 수 있다.

시계열 데이터에 최적화된 저장소 시스템의 상당수는 시계열 데이터 분석에 적합하며 SQL보다 사용하기 쉬운 질의 인테페이스도 갖추고 있으며, 데이터 보관 기간을 설정하거나 데이터 집계(aggregation) 기능을 제공하는 제품도 나와있다.

• OpenTSDB, MetricsDB, Timestream, 등

시장에서 가장 인기있는 시계열 데이터베이스는 InfluxDB, Prometheus 이다.

• 다량의 시계열 데이터를 저장하고 빠른 실시간 분석을 지원한다.
• 메모리 캐시와 디스크 저장소를 함께 사용한다.
  • 영속성 요건과 높은 성능 요구사항도 잘 만족한다.

좋은 시계열 데이터베이스는 막대한 양의 시계열 데이터를 레이블(태그) 기준으로 집계하고 분석하는 기능을 제공한다.

• InfluxDB는 레이블 기반 신속한 데이터 질의를 위해 레이블별로 인덱스를 구축하며, 레이블을 이용할 때 데이터베이스 과부하를 피하는 지침도 제공한다.
• 각 레이블이 가질 수 있는 값의 가짓수(cardinality)가 낮아야한다.
• 데이터 시각화에 특히 중요하며, 범용 데이터베이스로 구축하기 매우 까다롭다.

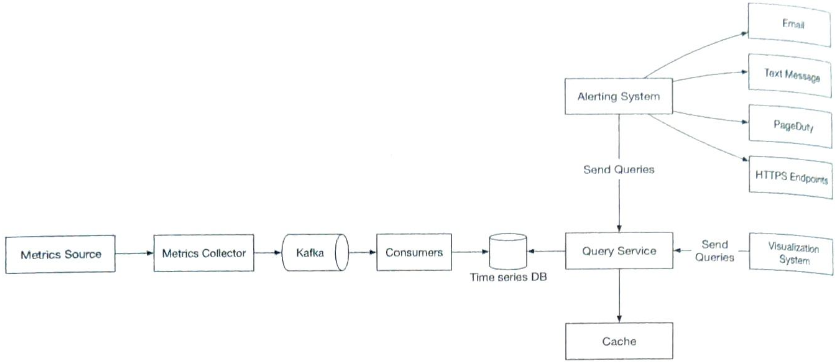

개략적 설계안

flowchart
    a[지표 출처] --> b[지표 수집기] --> c[(시계열 데이터 베이스)]
    d[질의 시스템] --> c
    e[경보 시스템] -.질의 전송.-> d
    f[시각화 시스템] -.질의 전송.-> d

    e --> g[이메일]
    e --> h[단문 메시지]
    e --> i[페이저듀티]
    e --> j[HTTPS 서비스 엔드포인트]

• 지표 출처(metrics source)
  • 지표 데이터가 만들어지는 곳
  • 애플리케이션 서버, SQL 데이터베이스, 메시지 큐 등
• 지표 수집기(metrics collector)
  • 지표 데이터를 수집하고 시계열 데이터에 기록
• 시계열 데이터베이스(time-series database)
  • 지표 데이터를 시계열 데이터 형태로 보관
  • 다량의 시계열 데이터를 분석하고 요약하는 데 적합하도록 설계된 질의 인터페이스 제공
• 질의 서비스(query service)
  • 시계열 데이터베이스에 보관된 데이터를 질의하고 가져오는 과정을 돕는 서비스
  • 좋은 시계열 데이터베이스를 골랐다면, 이 서비스는 많은 일을 하지 않아도됨(질의 인터페이스로 대체할 수도 있음)
• 경보 시스템(alerting system)
  • 경보를 받아야 하는 다양한 대상으로 경보 알림을 전송하는 역할 담당
• 시각화 시스템(visualization system)
  • 지표를 다양한 형태의 그래프/차트로 시각화 하는 기능 제공

3단계: 상세 설계

몇 가지 핵심적 컴포넌트나 처리 흐름에 대한 상세 설계안을 제시할 수 있어야 한다.

지표 수집

카운터(counter)나 CPU 사용량 같은 지표를 수집할 때는 때로 데이터가 소실되어도 아주 심각한 문제는 아니다.

지표를 보내는 클라이언트는 성공적으로 데이터가 전송되었는지 신경 쓰지 않아도 상관 없다.

flowchart LR
    subgraph 지표 수집
        a[지표 출처] --> b[지표 수집]
    end
    b --> c[(시계열 데이터베이스)]

풀 vs 푸시 모델

지표 데이터를 수집 방법에는 두 가지 모델이 있다. 딱히 정답은 없다.

풀 모델

flowchart LR
    e[지표 수집기]

    subgraph 지표 출처
        a[웹 서버]
        b[DB 클러스터]
        c[큐 클러스터]
        d[캐시 클러스터]
    end

    subgraph SDS
        f[etcd]
        g[주키퍼]
    end

    e --> SDS

    e -."지표 수집 (pull)".-> a
    e -."지표 수집 (pull)".-> b
    e -."지표 수집 (pull)".-> c
    e -."지표 수집 (pull)".-> d


HTTP 기반 풀 모델을 이용하는 지표 수집 흐름으로, 실행 중인 애플리케이션에서 주기적으로 지표 데이터를 가져오는 지표 수집가가 이 흐름의 중심이다.

이러한 접근법에서는 지표 수집기는 데이터를 가져올 서비스 목록을 알아야한다.

• 지표 수집기 서버 안에 모든 서비스 엔드포인트의 DNS/IP 정보를 담은 파일을 두면 가장 간단하다.
  • 서버가 수시로 추가/삭제되는 대규모 운영 환경에서는 적용하기 어렵다.

etcd나 아파치 주키퍼 같은 서비스 탐색(Service Discovery) 기술을 활용하면 이 문제는 해결할 수 있다.

• 각 서비스는 자신의 가용성 관련 정보를 서비스 탐색 서비스(SDS)에 기록하고, SDS는 서비스 엔드포인터 목록에 변화가 생길 때마다 지표 수집기에 통보한다.
• SDS에는 언제 어디서 지표를 수집하면 되는지에 관한 설정 정보를 기록한다.

flowchart
    metricsCollector[지표 수집기]
    subgraph SDS
        etcd[etcd]
        zookeeper[주키퍼]
    end

    metricsCollector -- "1 > 지표 수집 대상 목록 확보" --> SDS

    webServer[웹 서버]
    metricsCollector -- "2 > /metrics 엔드포인트 제공" --> webServer

1. 지표 수집기는 SDS에서 서비스 엔드포인트 설정 메타데이터 목록을 가져온다.
   • 지표 수집 주기(pulling interval), IP 주소, 타임아웃(timeout), 재시도 인자(retry parameter) 등
2. 지표 수집기는 사전 합의된 HTTP 엔드포인트(/metrics) 지표 데이터를 가져온다.
   • 엔드포인트를 수집기에 노출하기 위해, 통상 서비스에 특정 클라이언트 라이브러리를 추가한다.
3. 지표 수집기는 서비스 엔드포인트 목록의 변화를 통지 받기 위한 변경 이벤트 알림(change event notification) 콜백을 서비스 탐색 컴포넌트에 등록할 수 있다.
   • 주기적으로 서비스 탐색 컴포넌트에서 엔드포인트 목록을 다시 가져와도 된다.

수천 대 서버가 만들어내는 지표 데이터를 수집하려면 지표 수집기 서버 한대로는 부족하기 때문에 지표 수집기 서버 풀을 만들어야 설계안에서 다루는 지표 데이터 규모를 감당할 수 있다.

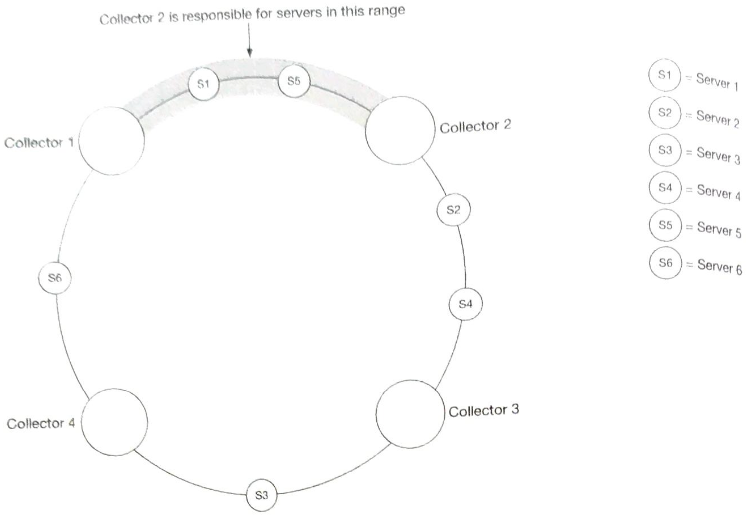

지표 수집기 서버를 여러 대 둘 때 여러 서버가 같은 출처에서 데이터를 중복해서 가져올 가능성이 있으므로, 안정 해시 링(consistent hash ring)을 통해 지표 수집 서버간에 중재 매커니즘을 만든다.

해시 링 구간마다 해당 구간에 속한 서버로부터 생산되는 지표의 수집을 담당하는 수집기 서버를 지정하여 특정 서버의 지표 데이터가 항상 하나의 수집 서버가 처리함을 보장할 수 있다.

푸시 모델

푸시 모델은 지표 출처에 해당하는 서버가 직접 지표를 수집기에 전송하는 모델이다.

• 웹서버, 데이터베이스 서버 등

푸시 모델의 경우, 모니터링 대상 서버에 통상 수집 에이전트(Collection agent)라고 부르는 소프트웨어를 설치한다.

수집 에이전트
해당 장비에서 실행되는 서비스가 생산하는 지표 데이터를 받아 모은 후 주기적으로 수집기에 전달한다.

간단한 카운터 지표는 수집기에 보내기 전 에이전트가 직접 데이터 집계 등의 작업을 처리할 수도 있다.

데이터 집계(aggregation)는 수집기에 보내는 데이터의 양을 줄이는 효과적인 방법이다.

• 데이터 전송 트래픽의 양이 막대하여 수집가가 일시적으로 전송되는 데이터를 처리하지 못하게 되어 오류를 반환하면, 에이전트는 내부의 소규모 버퍼에 데이터를 일시적으로 보관한 다음 나중에 재전송 할 수 있다.
• 에이전트가 위치한 서버 클러스터가 자동 규모 확장이 가능하도록 설정되어 있다면 서버가 동적으로 추가되거나 삭제되는 과정에서 해당 데이터는 소실될 수도 있다.

flowchart LR
    subgraph 지표 출처
        webServer[웹 서버]
        subgraph agents
            direction TB
          metric1[지표 1] ~~~
          metric2[지표 2] ~~~
          metric3[지표 3]
        end
        webServer --> agents
    end

    agents --메시지 전송--> lb[로드벨런서]
    lb --> metricsCollectorCluster[[지표 수집기 서버 클러스터]]

푸시 모델을 채택한 지표 수집기가 밀려드는 지표 데이터를 제때 처리하지 못하는 일을 방지하려면, 지표 수집기 클러스터 자체도 자동 규모 확장이 가능하도록 구성하고 그 앞에 로드밸런서를 두는 것이 바람직하다.

풀 모델 vs 푸시 모델 장단점 비교

상황에 적합한 모델이 무엇인지는 정답이 없으며, 실제로 이 두 모델은 구분 없이 널리 사용되고 있다.

• 풀 모델: 프로메테우스
• 푸시 모델: 아마존 클라우드 와치(CloudWatch), 그래파이트(Graphite)

두 모델의 장단점을 비교하여 적절히 이용한다.

풀 모델과 푸시 모델 가운데 무엇이 나은지는 논쟁적인 주제이고 정답도 없다.

서버리스(serverless) 기술이 각광 받음에 따라 많은 조직이 두 모델을 모두 지원하고 있다.

• 지표 수집 에이전트를 설치할 서버가 마땅히 존재하지 않을 수도 있다.

지표 전송 파이프라인의 규모 확장

지표 수집기와 시계열 데이터베이스를 좀 더 자세히 살펴보자.

flowchart LR
    metricsOrigin[지표 출처] --> metricsCollector
    subgraph " "
        metricsCollector[지표 수집기] -->
        timeseriesDB[(시계열 데이터베이스)]
    end
    querySystem[쿼리 시스템] --> timeseriesDB

풀 모델과 푸시 모델 가운데 무엇을 채택할지 여부와 관계없이, 지표 수집기는 서버 클러스터 형태이며 엄청난 양의 데이터를 받아 처리해야한다.

• 이 클러스터는 자동으로 규모 확장이 가능하도록 설정하여 언제나 데이터 처리에 충분한 수집기 서버가 존재하도록 해야한다.

하지만 시계열 데이터베이스에 장애가 생기면 데이터 손실이 발생할 가능성이 있는데, 큐를 두면 그런 문제들을 해소할 수 있다.

flowchart LR
    metricsOrigin[지표 출처] --> kafka
    subgraph " "
        kafka[[카프카]] -->
        metricsCollector[지표 수집기] -->
        timeseriesDB[(시계열 데이터베이스)]
    end
    querySystem[쿼리 시스템] --> timeseriesDB

자료 수집기는 지표 데이터를 카프카와 같은 큐 시스템에 전송하면 스트림 처리 서비스가 해당 데이터를 받아 시계열 데이터베이스에 저장한다.(아파치 스톰이나 플링크, 스파크 같은 소비자)

이러한 구조는 몇 가지 장점이 있다.

• 카프카는 고도로 안정적이고 규모 확장성이 뛰어난 분산 메시지 플랫폼이다.
• 데이터 수집 컴포넌트와 처리 컴포넌트 사이의 결합도를 낮춘다.
• 데이터베이스에 장애가 생겨도 카프카에 보관해 두면 되므로 데이터가 소실되지 않는다.

카프카를 이용한 규모 확장

카프카에 내장된 파티션 매커니즘을 활용하여 시스템의 규모를 다양한 방법으로 확장할 수 있다.

flowchart
    metricsCollector[지표 수집기]
    subgraph Kafka
      partition0["파티션 0 (지표 1)"]
      partition1["파티션 1 (지표 2)"]
      partition2["파티션 2 (지표 3)"]
    end

• 대역폭 요구사항에 따라 파티션의 수를 결정한다.
• 지표 이름에 따라 어떤 지표를 어느 파티션에 배치할 지 결정하면 소비자는 지표 이름에 따라 데이터를 집계할 수 있다.
• 테그/레이블에 따라 지표 데이터를 더욱 세분화한 파티션으로 나눈다.
• 중요 지표가 먼저 처리될 수 있도록 지표를 분류하고 우선순위를 지정한다.

카프카의 대안

상용 구묘의 카프카 시스템 구축은 쉽지 않기 때문에 반대할 수도 있다.

시장에는 큐 없이도 대규모 데이터 처리가 가능한 모니터링 시스템이 있다.

• 페이스북의 메모리 기반 시계열 데이터베이스 시스템 고릴라(Gorilla) 등

고릴라는 일부에 네트워크 장애가 발생해도 높은 수준의 쓰기 연산 가용성을 유지하는데, 이런 시스템을 쓴다면 카프카 같은 메시지 큐가 없어도 같은 수준의 안정성을 제공할 수 있다.

데이터 집계 지점

지표 집계는 다양한 지점에서 실행 가능하다.

• 수집 에이전트(클라이언트 집계 방안)
• 데이터 수집(ingestion) 파이프라인(저장소 기록 전에 집계 하는 방안)
• 질의 시점(저장소 기록 후에 집계)

수집 에이전트가 집계하는 방안

클라이언트에 설치된 수집 에이전트는 복잡한 집계 로직은 지원하기 어렵다.

• 어떤 카운터 값을 분 단위로 집계하여 지표 수집기에 보내는 정도는 가능

데이터 수집 파이프라인에서 집계하는 방안

보통 플링크 같은 스트림 프로세싱 엔진이 필요하다.

데이터베이스에는 계산 결과만 기록하므로, 실제로 기록되는 양은 업청나게 줄어든다.

• 늦게 도착하는 지표 데이터의 처리가 어렵다.
• 원본 데이터를 보관하지 않기 때문에 정밀도나 유연성 측변에서 손해를 보게된다.

질의 시에 집계하는 방안

데이터를 날것 그대로 보관한 다음 질의할 때 필요한 시간 구간에 맞게 집계한다.

• 데이터 손실 문제는 없으나 질의를 처리하는 순간에 전체 데이터세트를 대상으로 집게 결과를 계산해야 하므로 속도는 느릴 것이다.

질의 서비스

질의 서버 클러스터 형태로 구현되며, 시각화 또는 경보 시스템에서 접수된 요청을 시계열 데이터베이스를 통해 처리하는 역할을 담당한다.

질의 처리 전담 서비스를 두면 클라이언트(시각화 또는 경보 시스템) 와 시계열 데이터베이스 사이의 결합도를 낮출 수 있다.

• 시계열 데이터베이스를 자유롭게 다른 제품으로 교체할 수 있다.

캐시 계층

flowchart
    timeseriesDB[시계열 데이터 베이스]
    subgraph " "
        queryService[질의 서비스] -->
        cache[캐시]
    end
    queryService --> timeseriesDB
    alertSystem[경보 시스템] --> queryService
    monitoringSystem[시각화 시스템] --> queryService

질의 결과를 저장할 캐시 서버를 도입하면 시계열 데이터베이스에 대한 질의 부하를 낮추고 질의 서비스의 성능을 높일 수 있다.

질의 서비스를 두면 곤란한 경우

대부분 상용 시각화 및 경보 시스템은 시장에서 널리 사용되는 시계열 데이터베이스와의 연동을 처리하는 강력한 플러그인을 이미 갖추고 있는 경우가 많다.

• 별도 캐시를 도입할 필요가 없는 시계열 데이터베이스를 고려할 수 있다.

시계열 데이터베이스 질의어

프로메테우스나 InfluxDB 같은 널리 사용되는 지표 모니터링 시스템들은 시계열 데이터가 SQL로는 질의하기가 까다롭다는 특성 때문에 SQL이 아닌 독자 질의어를 제공한다.

저장소 계층

시계열 데이터베이스는 신중하게 선택할 것

페이스북에서 내놓은 연구 논문에 다르면 운영 데이터 저장소에 대한 질의의 80%는 지난 26시간 내에 수집된 데이터를 대상으로 한다.

이 사실을 잘 활용하는 시계열 데이터베이스를 고르면 성능 측면에서 큰 이득을 볼 수 있다.

저장 용량 최적화

지표 모니터링 시스템에 저장할 데이터 야은 막대하므로, 이를 위한 몇 가지 전략이 있다.

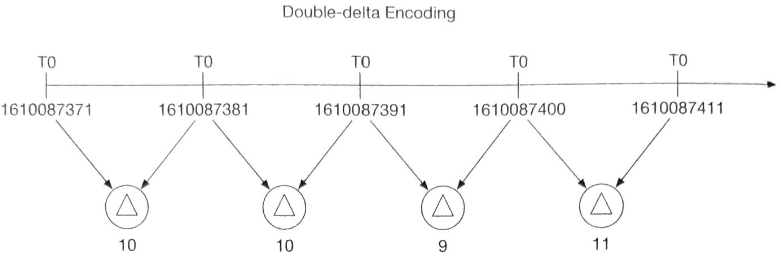

데이터 인코딩 및 압축

데이터를 인고딩하고 압축하면 크기를 상당히 줄일 수 있으며, 좋은 시계열 데이터베이스는 대부분 이 기능을 내장하고 있다.

시계열 데이터는 특정 시간대에 연속적으로 수집된다는 특징을 가진다.

따라서 1610087371과 1610087381은 10초 만큼만 다른 값이므로 값의 차이를 저장한다면 용량을 크게 아낄 수 있다.

• 데이터를 완전한 형태가 아닌 기준 값과 차이를 저장한다.

다운 샘플링

데이터의 해상도를 낮춰 저장소 요구량을 줄이는 기법이다.

요구된 데이터 보관 기간은 1년이므로, 낡은 데이터는 해상도를 줄일 수 있다.

냉동 저장소

냉동 저장소(cold storage)는 잘 사용되지 않는 비활성 상태 데이터를 보관하는 곳으로 일반 저장소에 비해 비용이 훨씬 싸다.

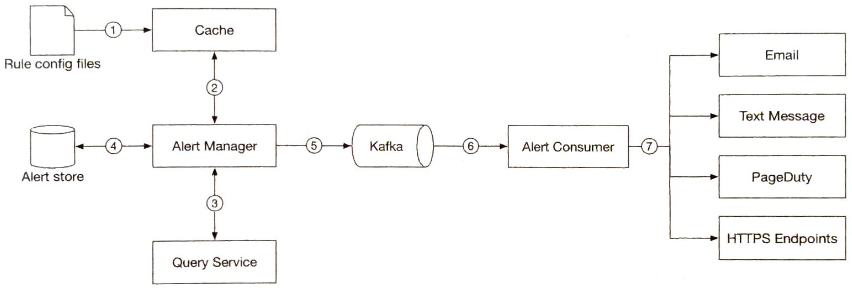

경보 시스템

대체적으로 시각화와 경보 시스템은 직접 만들기보다 사용품을 가져다 쓰는 편이 훨씬 낫지만 경보 시스템의 구성 방법을 살펴보면 좋다.

1. 설정 파일을 가져와 캐시 서버에 보관한다.

• 경보 규칙은 디스크에 파일 상태로 보관하며, YAML이 널리 사용된다.

2. 경보 관리자(alert manager)는 정보 설정 내역을 캐시에서 가져온다.
3. 설정된 규칙에 근거하여 경보 관리자는 지정된 시간마다 질의 서비스를 호출하고, 질의 결과가 설정된 임계값을 위반하면 경보 이벤트를 생성한다.
   • 경보 필터링 , 병합, 중복 제거
     • 짧은 시간 동안 같은 인스턴스에서 발생한 경보를 병합한다.
   • 접근 제어
     • 특정한 경보 관리 작업은 방드시 특정한 개인만이 수행할 수 있도록 제한해야한다.
   • 재시도
     • 경보 상태를 확인하고 알림이 최소 한번은 전달됨을 보장해야한다.
4. 경보 저장소는 카산드라 같은 형태의 키-값 저장소로, 모든 경보의 상태(비활성, 응답 대기, 경보 발령, 문제 해결 등)가 보관되어, 알람이 적어도 한 번 이상 전달되도록 보장하는데 쓰인다.
5. 경보 이벤트를 카프카에 전달한다.
6. 경보 소비자는 카프카에서 경보 이벤트를 읽는다.
7. 경보 소비자는 카프카에서 읽은 경보 이벤트를 처리하여 이메일, 단문 메시지, 페이저듀티, HTTP 서비스 엔드포인트 드으이 다양한 채널로 알림을 전송한다.

만들 것인가 구매할 것인가

기업이 필요로하는 규모를 바로 지원 가능한 경보 시스템은 시장에 많으며, 대부분 유명 시계열 데이터베이스와 통합되어 있고, 다양한 알림 채널을 지원한다.

따라서 실무에서는 경보 시스템을 밑바닥부터 구현하겠다는 아이디어는 수용되기 어렵다.

시각화 시스템

시각화 시스템은 데이터 계층 위에 만들어진다.

지표 대시보드에는 다양한 시간 범위로 표시하고, 경보 대시보드에는 다양한 경보의 상태를 표시한다.

품질 좋은 시각화 시스템은 구현하기 어려우므로, 상용품을 구입해서 쓰자고 주장하는 것이 바람직하다.

• 그라파나 등

4단계: 마무리

지표 모니터링 경보 시스템에 대한 설계안을 살펴보았다.

• 지표 데이터 수집 모델: 풀 모델 VS 푸시 모델
• 카프카를 활용한 규모 확장 방안
• 최적 시계열 데이터베이스의 선정
• 다운샘플링을 통한 데이터 크기 절감
• 경보/시각화 시스템: 구현할 것인가 구입할 것인가
