현대적 소프트웨어 아키텍처를 따르는 시스템은 잘 정의된 인테피이스를 경계로 나뉜 작고 독립적인 블록들로 구성된다.

메시지 큐는 이 블록 사이의 통신과 조율을 담당하며, 아래와 같은 이득을 얻을 수 있다.

• 결합도 완화(decoupling)
  • 메시지 큐를 사용하면 컴포넌트 사이의 강한 결합이 사라지므로 각각을 독립적으로 갱신할 수 있다.
• 규모 확장성 개선
  • 메시지 큐에 데이터를 생산하는 생산자와 큐에서 메시지를 소비하는 소비자 시스템 규모를 트래픽 부하에 맞게 독립적으로 늘릴 수 있다.
  • ex) 트래픽이 많이 몰리는 시간에는 더 많은 소비자를 추가하여 처리 용량을 늘릴 수 있다.
• 가용성 개선
  • 시스템의 특정 컴포넌트에 장애가 발생해도 다른 컴포넌트는 큐와 계속 상호작용을 이어갈 수 있다.
• 성능 개선
  • 비동기 통신이 쉽게 가능하다.
  • 생산자는 응답을 기다리지 않고도 메시지를 보낼 수 있고, 소비자는 읽을 메시지가 있을 때만 해당 메시지를 소비한다.
    • 서로 기다릴 필요가 없다.

메시지 큐 VS 이벤트 스트리밍 플랫폼

엄밀하게 따지면 카프카나 펄사는 메시지 큐가 아니라 이벤트 스트리밍 플랫폼이다.

하지만 메시키 큐와 이벤트 스트리밍 플랫폼 사이의 차이는 지원하는 기능이 서로 수렴하면서 점차 희미해지고 있다.

• 전형적인 메시지 큐 RabbitMQ는 옵션으로 제공되는 스트리밍 기능을 추가하면 메시지를 반복적으로 소비할 수 있는 동시에 장기 보관도 가능하다.
  • 그 기능은 이벤트 스트리밍 플랫폼처럼 데이터 추가만 가능한 로그를 통해 구현되어 있다.

이번 장에서는 데이터 장기 보관(long data retention), 메시지 반복 소비(repeated consumption of messages) 등의 부가 기능을 갖춘 분산 메시지 큐를 설계한다.

통상적으로 언급한 부가 기능은 이벤트 스트리밍 플랫폼에서만 이용 가능하며 좀 더 까다롭다.

1단계: 문제 이해 및 설계 범위 확정

메시지 큐는 생산자는 메시지를 큐에 보내고, 소비자는 큐에서 메시지를 꺼낼 수 있으면 된다.

하지만 이 기본 기능 외에도 성능, 메시지 전달 방식, 데이터 보관 기간 등 고려할 사항은 다양하다.

• Q. 메시지의 형태와 평균 크기는?
  • A. 텍스트 형태 메시지만 지원, 크기는 수 킬로바이트 수준
• Q. 메시지는 반복적으로 소비될 수 있어야 하는가?
  • A. Y, 하나의 메시지를 여러 소비자가 수신하는 것이 가능(부가 기능)
    • 전통적인 분산 메시지 큐는 한 소비자라도 받아간 메시지는 지워버리므로 반복해서 전달할 수 없음
• Q. 메시지 큐에 전달된 순서대로 소비되어야 하는가?
  • A. Y
    • 전통적인 메시지 큐는 보통 소비 순서는 보증하지 않음
• Q. 데이터의 지속성 보장?
  • A. 2주
    • 전통적인 메시지 큐는 메시지의 지속성 보관을 보증하지 않음
• Q. 지원해야 하는 생산자와 소비자 수
  • A. 많을 수록 좋음
• Q. 어떤 메시지 전달 방식을 지원?
  • A. 최소 한번 방식은 반드시 지원, 이상적으로는 모든 전송방식 지원 및 선택 가능
    • 최대 한 번, 최소 한 번, 정확히 한 번
• Q. 목표 대역폭과 단대단 지연 시간은?
  • A. 로그 수집 등을 위해 사용할 수도 있어야 하므로 높은 수준의 대역폭을 제공해야함, 일반적인 메시지 큐가 지원하는 정통적 방법도 지원해야 하므로 낮은 전송 지연도 필수

기능 요구사항

• 생산자는 메시지 큐에 메시지를 보낼 수 있어야 함
• 소비자는 메시지 큐를 통해 메시지를 수신할 수 있어야 함.
• 메시지는 반복적으로 수신할 수도 있어야 하고, 단 한 번만 수신하도록 설정될 수도 있어야 함.
• 오래된 이력 데이터는 삭제될 수 있음
• 메시지 크기는 킬로바이트 수준
• 메시지가 생산된 순서대로 소비자에게 전달할 수 있어야 함
• 메시지 전달 방식은 최소 한 번, 최대 한 번, 정확히 한 번 가운데 설정할 수 있어야 함.

비기능 요구사항

• 높은 대역폭과 낮은 전송 지연 가운데 하나를 설정으로 선택 가능하게 하는 기능
• 규모 확장성
  • 시스템 특성상 분산 시스템일 수 밖에 없으므로 메시지 양이 급증해도 처리 가능해야함
• 지속성 및 내구성(persistency and durability)
  • 데이터는 디스크에 지속적으로 보관되어야 하며 여러 노드에 복제되어야 한다.

전통적인 메시지 큐와 다른점

RabbitMQ와 같은 전통적인 메시지 큐는 이벤트 스트리밍 플랫폼처럼 메시지 보관문제를 중요하게 다루지 않고, 메시지 소비 순서도 보존하지 않는다(생산 순서와 소비 순서가 다를 수 있다).

• 전통적인 메시지 큐는 메시지가 소비자에 전달되기 충분한 기간 동안만 메모리에 보관한다.
• 처리 용량을 넘어선 메시지는 디스크에 보관하기도 하지만 아주 낮은 수준이다.

이러한 차이를 감안하면 설계는 크게 단순해질 수 있다.

2단계: 개략적 설계안 제시 및 동의 구하기

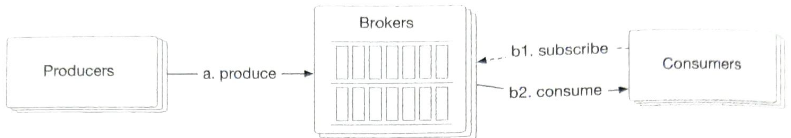

메시지 큐의 기본 기능부터 살펴본다.

• 생산자는 메시지를 메시지 큐에 발행
• 소비자는 큐를 구독하고, 구독한 메시지를 소비
• 메시지 큐는 생산자와 소비자 사이의 결합을 느슨하게 하는 서비스로, 생산자와 소비자의 독립적인 운영 및 규모 확장을 가능하게 하는 역할 담당
• 생산자와 소비자는 모두 클라이언트/서버 모델 관점에서 클라이언트고 서비 역할을 하는 것은 메시지큐이며 이 클라이언트와 서버는 네트워크를 통해 통신

메시지 모델

가장 널리 쓰이는 메시지 모델은 일대일과 발행-구독 모델이다.

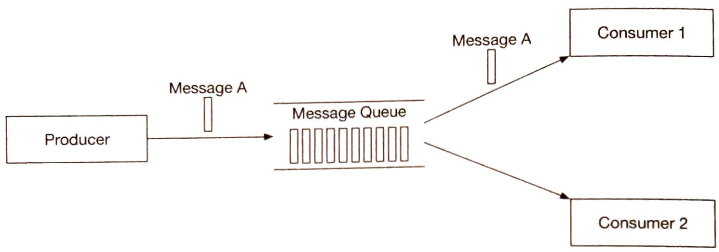

일대일 모델

전통적인 메시지 큐에서 흔히 발견되는 모델로, 전송된 메시지는 오직 한 소비자만 가져갈 수 있다.

• 어떤 소비자가 메시지를 가져갔다는 사실을 큐에 알리면 해당 미시지는 큐에서 삭제된다.
• 데이터 보관을 지원하지 않는다.

요구하는 설계안은 메시지르 ㄹ두 주 동안은 보관할 수 있도록 하는 지속성 계층을 포함하고, 해당 계층을 통해 메시지가 반복적으로 소비될 수 있도록 한다.

일대일 모델도 지원할 수 있기는 하지만, 그 기능은 발행 구독 모델 쪽에 좀 더 자연스럽게 부합한다.

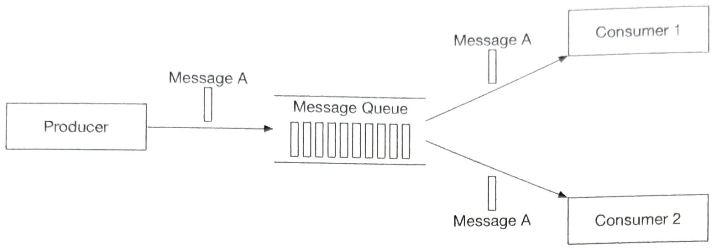

발행-구독 모델

밸행-구독 모델을 설명하려면 토픽이라는 새로운 개념을 도입해야한다.

토픽은 메시지를 주제별로 정리하는 데 사용하며, 각 토픽은 메시지 큐 서비스 전반에 고유한 이름을 가진다.

• 메시지를 보내고 받을 때는 토픽에 보내고 받게 된다.

토픽에 전달된 메시지는 해당 토픽을 구독하는 모든 소비자에게 전달된다.

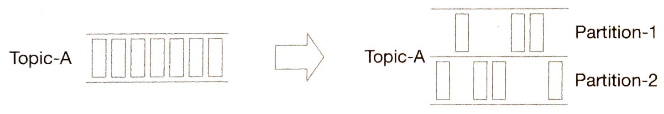

토픽, 파티션, 브로커

토픽에 보관되는 데이터의 양이 커져서 서버 한 대로 감당하기 힘등 상황을 해결하기 위한 방법으로 파티션(partition), 즉 샤딩(sharding) 기법을 활용할 수 있다.

토픽을 여러 파티션으로 분할한 다음, 메시지를 모든 파티션에 균등하게 나눠 보낸다.

• 토픽에 보낼 메시지의 작은 부분집합으로 생각하면 좋다.

파티션을 메시지 큐 클러스터 내의 서버에 고르게 분산 배치하는데, 이 때 파티션을 유지하는 서버는 보통 브로커라 부른다.

• 파티션을 브로커에 분산하는 것이 높은 규모 확장성을 달성하는 비결이다. 토픽의 용량을 확장하고 싶으면 파티션 개수를 늘린다.

각 토픽 파티션은 FIFO 큐처럼 동작하며, 파티션 내에서의 메시지 위치는 오프셋(offset)이라고 한다.

생산자가 보낸 메시지는 해당 토픽의 파티션 가운데 하나로 보내지며, 메시지에는 사용자 ID 같은 키를 붙일 수 있는데, 같은 키를 가진 모든 메시지는 같은 파티션으로 보내지고, 없는 메시지는 무작위로 산택된 파티션으로 전송된다.

토픽을 구독하는 소비자는 하나 이상의 파티션에서 데이터를 가져오게 되는데, 토픽을 구독하는 소비자가 여럿인 경우, 각 구독자는 해당 토픽을 구성하는 파티션의 일부를 담당하게 된다.

이 소비자들을 해당 토픽의 소비자 그룹이라 부른다.

소비자 그룹

소비자 그룹 내 소비자는 토픽에서 메시지를 소비하기 위해 서로 협력한다.

하나의 소비자 그룹은 여러 토픽을 구독할 수 있고 오프셋을 별도로 관리하며, 같은 그룹 내의 소비자는 메시지를 병렬로 소비할 수 있다.

• 과금(billing)용 그룹, 회계(accounting)용 그룹 등

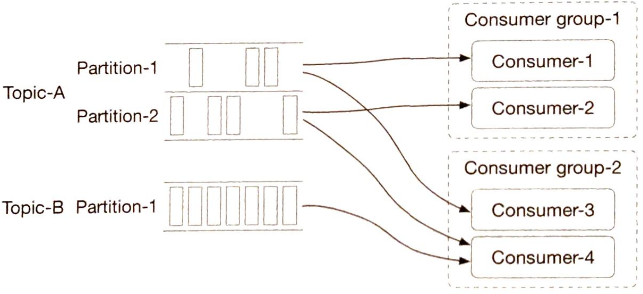

• 소비자 그룹 1은 토픽 A를 구독한다.
• 소비자 그룹 2는 토픽 A와 토픽 B를 구독한다.
• 토픽 A는 그룹-1과 그룹-2가 구독하므로, 해당 토픽 내 메시지는 그룹-1과 그룹-2 내의 소비자에게 전달된다.
  • 발행-구독 모델을 지원한다.

데이터르 병렬로 읽으면 대역폭 측면에서는 좋지만 같은 파티션 안에 있는 메시지를 순서대로 소비할 수는 없다.

예를 들어 소비자-1과 소비자-2가 같은 파티션-1의 메시지를 읽어야 한다고 가정하면, 파티션-1 내의 메시지 소비 순서를 보장할 수 없게 된다(최종 처리 순서)

따라서 어떤 파티션의 메시지는 한 그룹 안에서는 오직 한 소비자만 읽을 수 있도록 하면(토픽은 병렬로 처리되지만 파티션은 직렬로 처리된다.) 최종 처리 순서를 보장할 수 있게된다.

그룹 내 소비자의 수가 구독하는 토픽의 파티션 수보다 크면, 어떤 소비자는 해당 토픽에서 데이터를 읽지 못하게 된다.

• 토픽-B의 경우 파티션 하나이므로, 소비자 그룹 중 한 소비자만 담당할 수 있다.

이 제약사항을 도입한 후 모든 소비자를 같은 소비자 그룹에 두면 같은 파티션의 메시지는 오직 한 소비자만 가져갈 수 있으므로 결국 일대일 모델에 수렴하게 된다.

파티션은 가장 작은 저장 단위이므로 미리 충분한 파티션을 할당해 두면파티션의 수를 동적으로 늘리는 일은 피할 수 있다.

• 처리 용량을 늘리려면 단순히 소비자를 더 추가하면 된다.

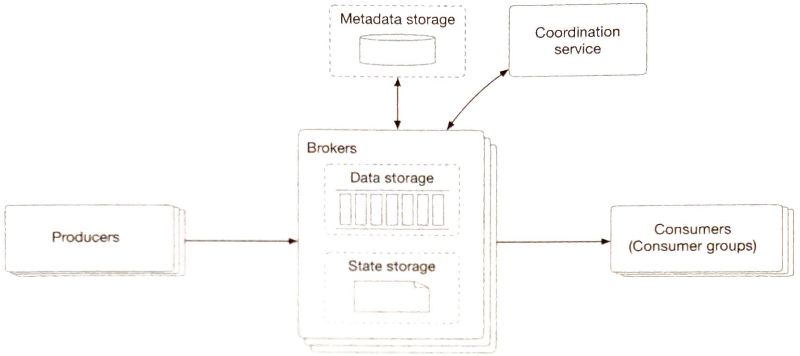

개략적 설계안

클라이언트

• 생산자
  • 메시지를 특정 토픽으로 보낸다.
• 소비자 그룹
  • 토픽을 구독하고 메시지를 소비한다.

핵심 서비스 및 저장소

• 브로커
  • 파티션들을 유지한다.
  • 하나의 파티션은 특정 토픽에 대한 메시지의 부분 집합을 유지한다.
• 저장소
  • 데이터 저장소
    • 메시지는 파티션 내 데이터 저장소에 보관된다.
  • 상태 저장소
    • 소비자 상태는 이 저장소에 유지된다.
  • 메타데이터 저장소
    • 토픽 설정, 토픽 속성 등은 이 저장소에 유지된다.
  • 조정 서비스(coordination service)
    • 서비스 탐색(service discovery)
      • 어떤 브로커가 살아있는지 알려준다.
    • 리더 선출(leader election)
      • 브로커 가운데 하나는 컨트롤러 역할을 담당해야 하며, 한 클러스터에는 반드시 활성 상태 컨트롤러가 하나 있어야한다.
      • 이 컨트롤러가 파티션 배치를 책임진다.
    • 아파치 주키퍼(Apache ZooKeeper)나 etcd가 보통 컨트롤러 선출을 담당하는 컴포넌트로 널리 이용된다.

3단계: 상세 설계

데이터의 장기 보관 요구사항을 만족하면서 높은 대역폭을 제공하기 위해 세가지 중요한 결정을 내려야한다.

• 회전 디스크(rotational disk)의 높은 순차 탐색 성능과 현대적 운영체제가 제공하는 **적극적 디스크 캐시 전략(aggressive disk caching strategy)**을 잘 이용하는 디스크 기반 자료 구조(on-disk data structure) 를 활용한다.
• 메시지가 생산자로부터 소비자에게 전달되는 순간까지 아무 수정 없이도 전송이 가능하도록 하는 메시지 자료 구조를 설계하고 활용할 것이다.
  • 전송 데이터의 양이 막대한 경우에 메시지 복사에 드는 비용을 최소화한다.
• 일괄 처리(batching) 를 우선하는 시스템을 설계한다.
  • 소규모의 I/O가 많으면 높은 대역폭을 지원하기 어렵다.
  • 생산자는 메시지를 일괄 전송하고, 메시지 큐는 그 메시지들을 더 큰 단위로 묶어 보관한다.
  • 소비자도 가능하면 메시지를 일괄 수신하도록 한다.

데이터 저장소

가장 좋은 메시지 저장 방법을 선택하기 위해 메시지 큐의 트래픽 패턴을 분석해봐야한다.

• 읽기와 쓰기가 빈번하게 일어난다.
• 갱신/삭제 연산은 발생하지 않는다.
  • 전통적인 메시지 큐는 메시지가 신속하게 전달되지 못해 큐가 제때 비워지지 않는 경우를 제외하면 메시지를 지속적으로 보관하지 않는다.
  • 큐에서 메시지가 제때 소비되기 시작하면 저장된 메시지에 대한 삭제 연산이 발생하기는 할 것이다.
• 순차적인 읽기/쓰기가 대부분이다.

선택지 1: 데이터베이스

• 관계형 데이터베이스
  • 토픽별로 테이블을 만든다.
  • 토픽에 보내는 메시지는 해당 테이블에 새로운 레코드로 추가한다.
• NoSQL 데이터베이스
  • 토픽별로 컬렉션(collection)을 만든다.
  • 토픽에 보내는 메시지는 하나의 문서가 된다.

데이터베이스라면 데이터 저장 요구사항을 맞출수는 있으나, 읽기 연산과 쓰기 연산이 동시에 대규모로 빈번하게 발생하는 상황을 잘 처리하는 데이터베이스는 설계하기 매우 어렵다.

데이터베이스는 오히려 시스템 병목이 될 수 있으므로 고려할 수 없다.

선택지 2: 쓰기 우선 로그(Write-Ahead Log, WAL)

WAL은 새로운 항목이 추가되기만 하는(append-only) 일반 파일을 의미한다.

• MySQL의 리두 로그, 아파치 주키퍼 등에서 활용한다.

WAL에 대한 접근 패턴은 읽기/쓰기 모두 순차적이며, 디스크는 접근 패턴이 순차적일 때 아주 좋은 성능을 보인다.

• 회전식 디스크 기반 저장장치는 큰 용량을 저렴한 가격에 구매할 수 있다.

새로운 메시지는 파티션 꼬리 부분에 추가되며, 오프셋은 그 결과로 점진저긍로 증가한다.

가장 쉬운 방법은 로그 파일 줄 번호(line number)를 오프셋으로 사용하는 것 인데, 파일의 크기도 무한정 커질 수 없으니, 세그먼트(segment) 단위로 나누는 것이 바람직하다.

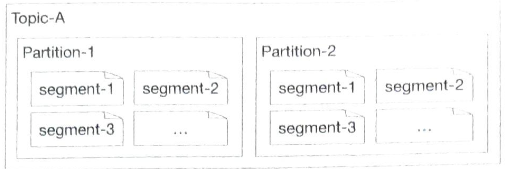

세그먼트를 사용하는 경우 새 메시지는 활성 상태의 세그먼트 파일에만 추가되며, 해당 세그먼트의 크기가 일정 한계에 도달하면 새 활성 세그먼트 파일이 만들어져 새로운 메시지를 수용하고, 종전까지 활성 상태였던 세그먼트 파일은 다른 나머지 세그먼트 파일과 마찬가지로 비활성 상태로 바뀐다.

• 비활성 세그먼트 파일은 읽기 요청만 처리한다.
• 낡은 비활성 세그먼트 파일은 보관 기한이 만료되거나 용량 한계에 도달하면 삭제해버릴 수 있다.

같은 파티션에 속한 세그먼트 파일은 Partition-{:partition_id} 폴도 아래에 저장된다.

디스크 성능 관련 유의사항

데이터 장기 보관에 대한 요구사항 때문에 본 설계안은 디스크 드라이브를 활용하여 다량의 데이터를 보관한다.

회전식 디스크가 정말로 느려지는 것은 데이터 접근 패턴이 무작위일 때인데, 순차적 데이터 접근 패턴을 적극 활용하는 디스크 기반 자료 구조를 사용하면, RAID로 구성된 현대적 디스크 드라이브에서 수백 MB/s 수준의 읽기/쓰기 성능을 달성하는 것은 어렵지 않다.

또한 현대적 운영체제는 디스크 데이터를 메모리에 아주 적극적으로 캐시하므로, 가용한 메모리 전부를 디스크 데이터를 캐시하는 데 활용할 수 있다.

메시지 자료 구조

메시지 구조는 높은 대역폭 달성의 열쇠이다.

메시지 자료 구조는 생산자, 메시지 큐, 소비자 사이의 계약(contract) 이다.

메시지가 큐를 거쳐 소비자에게 전달되는 과정에서 불필요한 복사가 일어나지 않도록 함으로 높은 대역폭을 달성할 수 있다.

시스템의 컴포넌트 가운데 이 계약을 있는 그대로 받아들이지 못하는 것이 있으면 메시지는 변경되어야하기 때문에, 변경되는 과정에서 값비싼 복사가 발생하게되고, 그로 인해 전밙거인 성능이 심각하게 낮아질 수 있다.

메시지의 키

메시지의 키는 파티션을 정할 때 사용된다.

• 키가 주어지지 않은 메시지의 파티션은 무작위적으로 결정된다.
• 키가 주어진 경우 파티션은 hash(key) % numPartitions로 결정된다.
• 더 유연한 설계가 필요하다면 생산자는 파티션 설정 매커니즘을 직접 정의할 수도 있다.
• 메시지 키는 파티션의 번호가 아니다.

키는 문자열 일 수도 있고 숫자일 수도 있다. 보통 비즈니스 관련 정보가 담긴다.

파티션 번호는 메시지 큐 내부적으로 사용되는 개념이므로 클라이언트에게 노출되어서는 안된다.

키를 파티션에 대앙시키는 알고리즘을 적절히 정의해놓으면 파티션의 수가 달라져도 모든 파티션에 메시지가 계속 균등히 분산되도록 할 수 있다.

메시지 값

메시지 값(message value)는 메시지의 내용, 즉 페이로드를 말한다.

메시지 값은 일반 텍스트일 수도 있고 압축된 이진 블록(block)일 수도 있다.

메시지의 키과 값은 키-값 저장소에서 이야기하는 키나 값과는 다르다.
키-값 저장소의 경우 키는 고유하므로 원하는 값은 키를 통해 찾을 수 있지만, 메시지의 키는 메시지마다 고유할 필요가 없다. 메시지에 반드시 키를 두어야 하는 것도 아니고 키를 사용해 값을 찾을 필요도 없다.

메시지의 기타 필드

• 토픽
  • 메시지가 속한 토픽의 이름
• 파티션
  • 메시지가 속한 파티션의 ID
• 오프셋
  • 파티션 내 메시지의 위치
  • 토픽, 파티션, 오프셋 세 가지 정보를 알면 찾을 수 있다.
• 타임스탬프
  • 메시지가 저장된 시각
• 크기
  • 메시지의 크기
• CRC(Cyclic Redundancy Check)
  • 데이터의 무결성을 보장하는데 이용

이 외에도 더 많은 기능을 지원하기 위한 선택적 필드가 있을 수 있다.

• tags 필드가 있다면 메시지를 태그를 사용해 필터링 하는 등

일괄 처리

이번 설계에서는 생산자, 소비자, 메시지 큐는 메시지를 가급적 일괄 처리한다.

일괄 처리가 성능 개선에 중요한 이유는 다음과 같다.

• 여러 메시지르 한 번의 네트워크 요청으로 전송할 수 있기 때문에 값비싼 네트워크 왕복 비용을 제거할 수 있다.
• 브로커가 여러 메시지를 한 번에 로그에 기록하면 더 큰 규모의 순차 쓰기 연산이 발생하고, 운영체제가 관리하는 디스크 매시에서 더 큰 규모의 연속된 공간을 점유하여 더 높은 디스크 접근 대역폭을 달성할 수 있다.

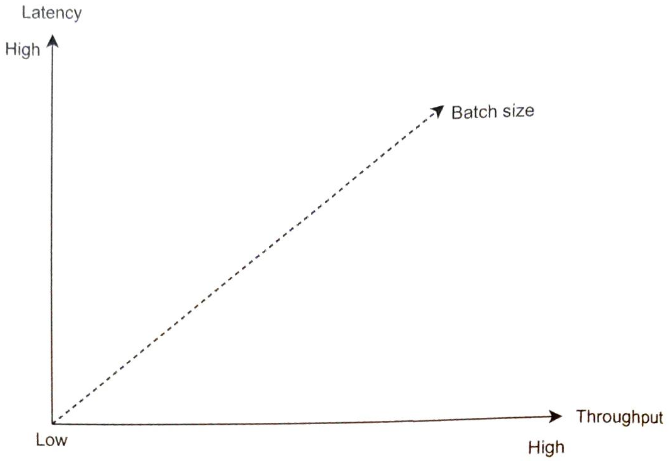

높은 대역폭과 낮은 응답 지연은 동시에 달성하기 어려운 목표이다.

시스템이 낮은 응답 지연이 중요한 전통적 메시지 큐로 이용된다면 디스크 성능은 다소 낮아질 수 있으나 일괄 처리 메시지 양을 낮춰야한다.

처리량을 높여야 한다면 토픽 당 파티션의 수는 늘려 낮아진 순차 쓰기 연산 대역폭을 벌충할 수 있다.

생산자 측 작업 흐름

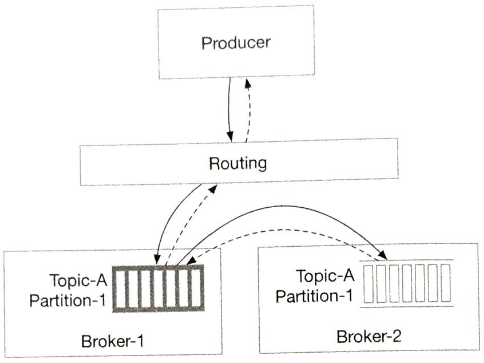

라우팅 계층을 도입하여 생산자 적절한 브로커에 메시지를 보낼 수 있도록 한다.

• 브로커를 여러 개로 복제하여 운용하는 경우에 메시지를 받을 적절한 브로커는 리더 브로커이다.

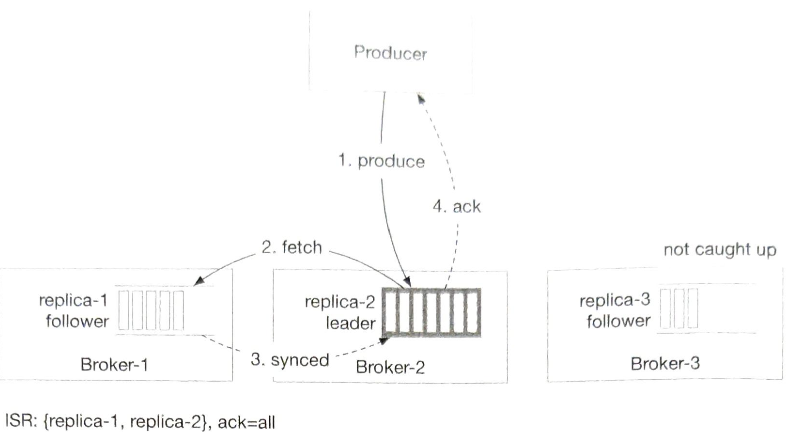

1. 생산자는 메시지를 라우팅 계층으로 보낸다.
2. 라우팅 계층은 메타데이터 저장소에서 사본 분산 계획(replica distribution plan)을 읽어 자기 캐시에 보관한다.
   • 메시지가 도착하면 라우팅 계층은 파티션-1의 리더 사본에 보낸다.
3. 리더 사본이 우선 메시지를 받고 해당 리더를 따르는 다른 사본은 해당 리더로부터 데이터를 받는다.
4. 충분한 수의 사본이 동기화되면 리더는 데이터를 디스크에 기록한다.
   • 데이터가 소비 가능 상태가 된다.
   • 기록이 끝나면 생산자에게 회신을 보낸다.

리더와 사본은 장애 감내가 가능한 시스템을 만들기 위해 필요하다.

이러한 라우팅 계층 활용은 동작하지만 몇가지 단점이 있다.

• 라우팅 계층을 도입하면 거쳐야 할 네트워크 노드가 하나 더 늘어나게 되므로 오버헤드가 발생하여 네트워크 전송 지연이 늘어난다.
• 일괄 처리가 고려되지 않은 설계이다.

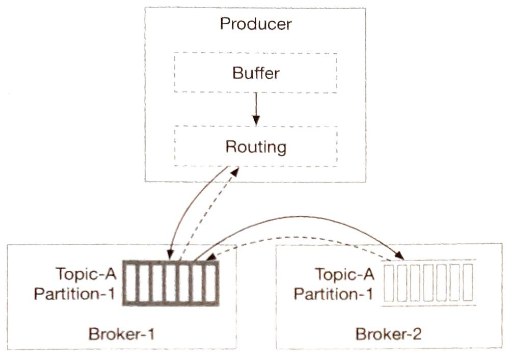

위 설계안은 생산자 클라이언트 라이브러리(producer client library)의 일부로 생산자에 설치하는 방법으로 생산자 내부로 라우팅 계층을 편입 시키고 버퍼를 도입한다.

• 네트워크를 거칠 필요가 줄어들기 때문에 전송 지연도 줄어든다.
• 생산자는 메시지를 어느 파티션에 보낼 지 결정하는 자신만의 로직을 가질 수 있다.
• 전송할 메시지를 버퍼 메모리에 보관했다가 목적지로 일괄 전송하여 대역폭을 높일 수 있다.

일괄 처리하는 메시지의 양을 결정하는 것은 대역폭과 응답 지연 사이에서 타협접을 찾는 문제이다.

메시지의 양을 늘리면 대역폭은 늘어나지만 일괄 처리가 가능할 양의 메시지가 쌓이길 기다려야 하므로 응답 속도는 느려진다.

양을 줄이면 메시지를 더 빨리 보낼 수 있어 지연은 줄어들지만 대역폭은 손해를 보게된다.

따라서 생산자는 메시지 큐의 용도를 감안하여 일괄 처리 메시지 양을 조절해야한다.

소비자 측 작업 흐름

소비자는 특정 파티션의 오프셋을 주고 해당 위치에서부터 이벤트를 묶어 가져온다.

푸시 vs 풀

브로커가 데이터를 소비자에게 보낼 것인지, 소비자가 브로커에서 가져갈 것인지 결정하는 것은 중요한 문제이다.

푸시 모델

• 장점
  • 낮은 지연: 브로커는 메시지르 받는 즉시 소비자에게 보낸다.
• 단점
  • 소비자가 메시지를 처리하는 속도가 생산자가 메시지를 만드는 속도보다 느릴 경우, 소비자에게 큰 부하가 걸린다.
  • 생산자가 데이터 전송 속도를 좌우하므로, 소비자는 항상 그에 맞는 처리가 가능한 컴퓨팅 자원을 준비해 두어야한다.

풀 모델

• 장점
  • 메시지를 소비하는 속도는 소비자가 알아서 결정하므로 어떤 소비자는 실시간으로, 어떤 소비자는 일괄로 가져가는 등의 구성이 가능하다.
  • 메시지를 소비하는 속도가 생산 속도보다 느려지면 소비자를 늘려 해결할 수 있고, 생산 속도를 따라잡을 때 까지 기다려도 된다.
  • 일괄 처리에 적합하다.
    • 푸시 모델은 브로커가 소비자의 여건을 할 수 없으므로 제 때 처리하지 못한 메시지는 버퍼에 쌓여 처리를 기다리게된다.
    • 반면 풀 모델은 소비자가 지난번 마지막으로 가져간 로그 위치 다음에 오는 모든 메시지를 가져갈 수 있다.
    • 공격적인 일괄 처리에 좀 더 적합하다.
• 단점
  • 브로커에 메시지가 없어도 소비자는 계속 데이터를 끌어가려 시도하여 컴퓨팅 자원이 낭비된다.
    • 롱 폴링 모드를 지원하여 당장 가져갈 메시지가 없더라도 일정 시간은 기다린다.

이러한 이유들로 대부분의 메시지 큐는 푸시 모델 대신 풀 모델을 지원한다.

소비자 재조정

소비자 재조정(consumer rebalancing)은 어떤 소비자가 어떤 파티션을 책임지는지 다시 정하는 프로세스로 아래와 같은 상황에 발생할 수 있다.

• 새로운 소비자가 합류
• 기존 소비자가 그룹을 이탈
• 어떤 소비자에 장애가 발생
• 파티션들이 조정

이 절차에 코디네이터가 중요한 역할을 하게된다.

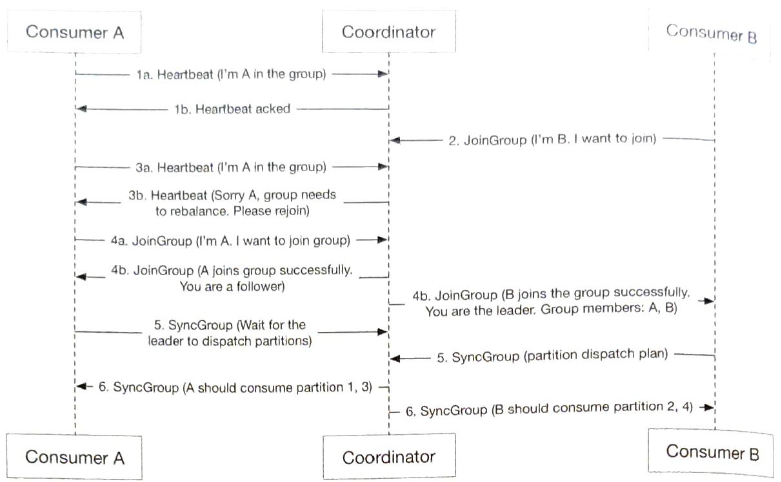

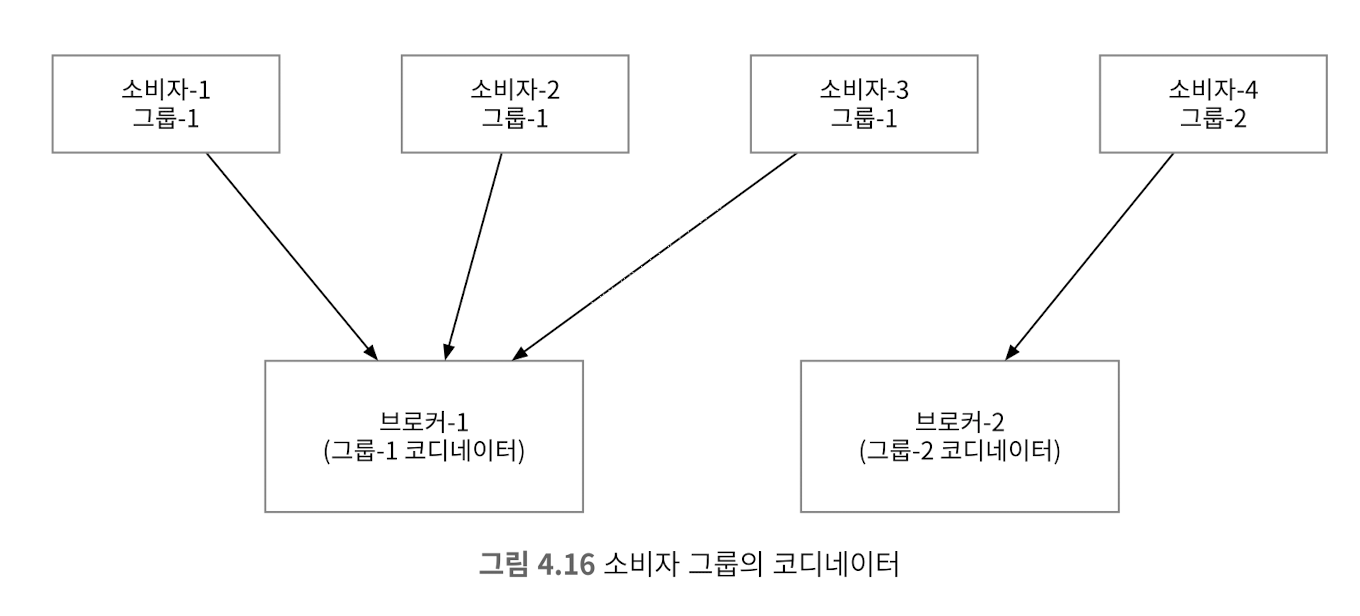

코디네이터

코디네이터는 소비자 재조정을 위해 소비자들과 통신하는 브로커 노드로 소비자로 부터 오는 박동(heartbeat) 메시지를 살펴 각 소비자의 파티션 내 오프셋 정보를 관리한다.

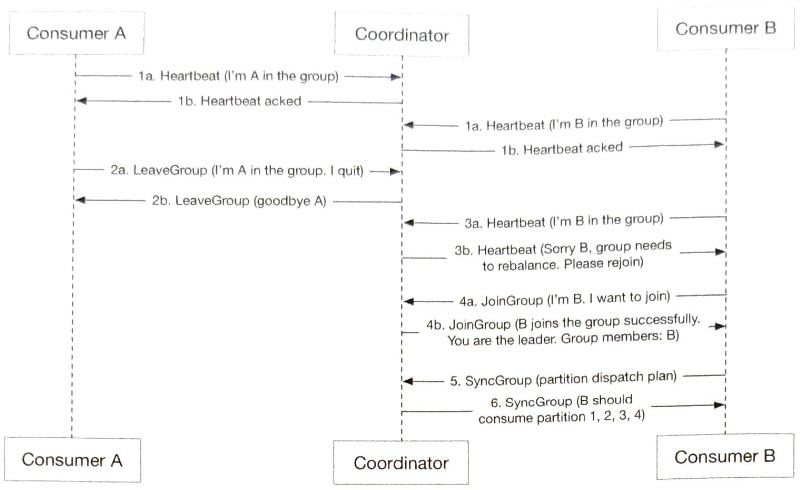

코디네이터와 소비자의 상호작용

• 같은 그룹의 모든 소비자는 같은 코디네이터에 연결한다.
  • 소비자는 특정 그룹에 속하며, 새당 그룹 전담 코디네이터는 그룹 이름을 해싱하여 찾을 수 있다.
• 코디네이터는 자신에 연결한 소비자 목록을 유지한다.
  • 목록에 변화가 생기면 코디네이터는 해당 그룹의 새로운 리더를 선출한다.
• 새 리더는 새 파티션 배치 계획(partition dispatch plan)을 만들고 코디네이터에게 전달한다.
  • 코디네이터는 해상 계획을 그룹 내 다른 모든 소비자에게 알린다.

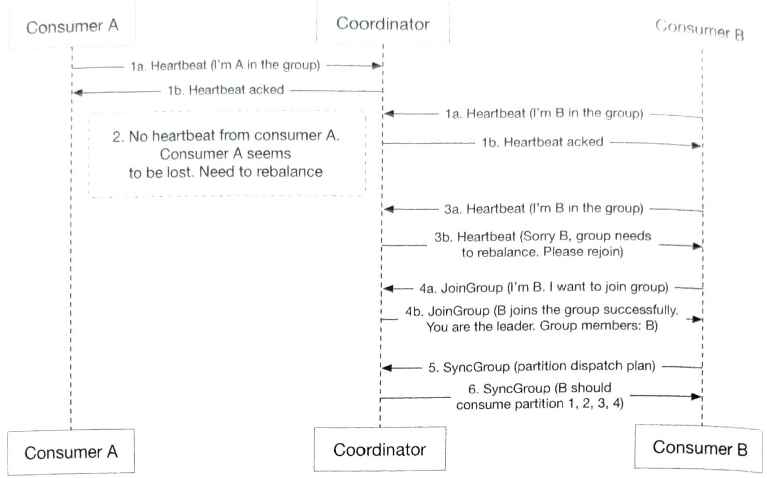

분산 시스템이므로 소비자는 네트워크 이슈를 비롯한 다양한 장애를 겪을 수 있다.

코디네이터는 박동 신호가 사라지는 현상을 통해 소비자에게 발생한 장애를 감지할 수 있다.

소비자의 장애를 감지하면 코디네이터가 재조정 프로세스를 시작하여 파티션을 재배치한다.

상태 저장소

메시지 큐 브로커의 상태 저장소(state storage)에는 다음과 같은 정보가 저장된다.

• 소비자에 대한 파티션의 배치 관계

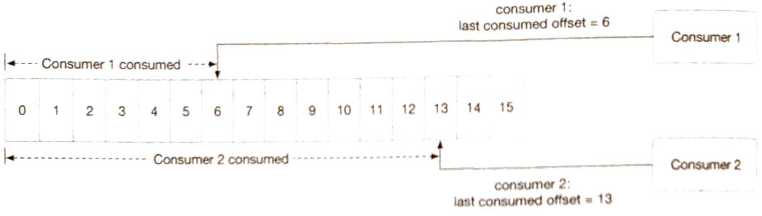

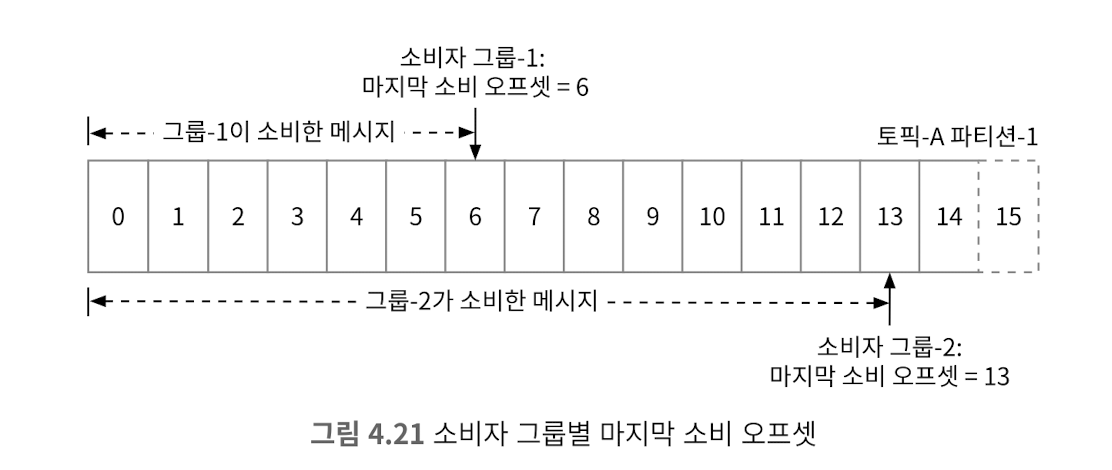

• 각 소비자 그룹이 각 파티션에서 마지막으로 가져간 메시지의 오프셋

소비자에 장애가 생기면 같은 그룹의 새로운 소비자가 이어받아 해당 위치부터 다음 메시지를 읽어간다.

소비자 상태 정보 데이터가 이용되는 패턴은 다음과 같다.

• 읽기와 쓰기가 빈번하게 발생하지만 양은 많지 않다.
• 데이터 갱신은 빈번하게 일어나지만 삭제되는 일은 거의 없다.
• 읽기와 쓰기 연산은 무작위적 패턴을 보인다.
• 데이터의 일관성(consistency)가 중요하다.

이러한 데이터 일관성 및 높은 읽기/쓰기 속도에 대한 요구사항을 고려하였을 때, 아파치 주키퍼(Apache ZooKeeper) 같은 기-값 저장소를 사용하는 것이 바람직 할 수 있다.

카프카는 오프셋 저장소로 주키퍼를 사용하다가 카프카 브로커로 이전하였다.

메타데이터 저장소

메타데이터 저장소에는 토픽 설정이나 속성 정보를 보관한다.

• 파티션 수, 메시지 보관 기간, 사본 배치 정보 등

메타데이터는 자주 변경되지 않으며 양도 적지만 높은 일관성을 요구한다.

이러한 데이터 보관에는 주키퍼가 적절하다.

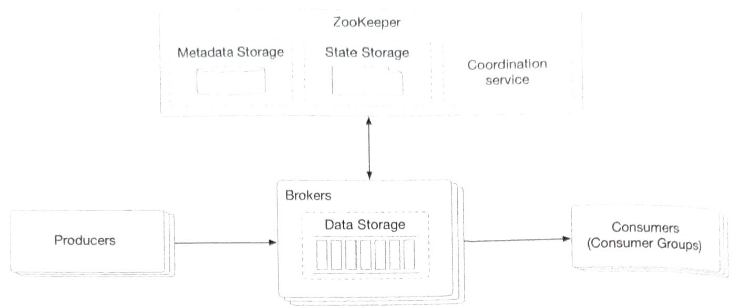

주키퍼

주키퍼는 계층적 키-값 저장소 기능을 제공하는 분산 시스템에 필수적인 서비스이다.

보통 분산 설정 서비스(distributed configuration service), 동기화 서비스(synchronization service), 이름 레지스트리(naming registry) 등으로 이용된다.

• 메타데이터와 상태 저장소는 주키퍼를 이용해 구현
• 브로커는 이제 메시지 데이터 저장소만 유지함
• 주키퍼가 브로커 클러스터의 리더 선출 과정을 도움

복제

분산 시스템에서 하드웨어 장애는 흔한 일이므로 무시해서는 안 된다.

디스크에 손상이나 영구적 장애가 발생하면 데이터는 사라지는데, 이런 문제를 해결하고 높은 가용성을 보장하기 위해 전통적으로 많이 사용된 방법이 복제(replication)다.

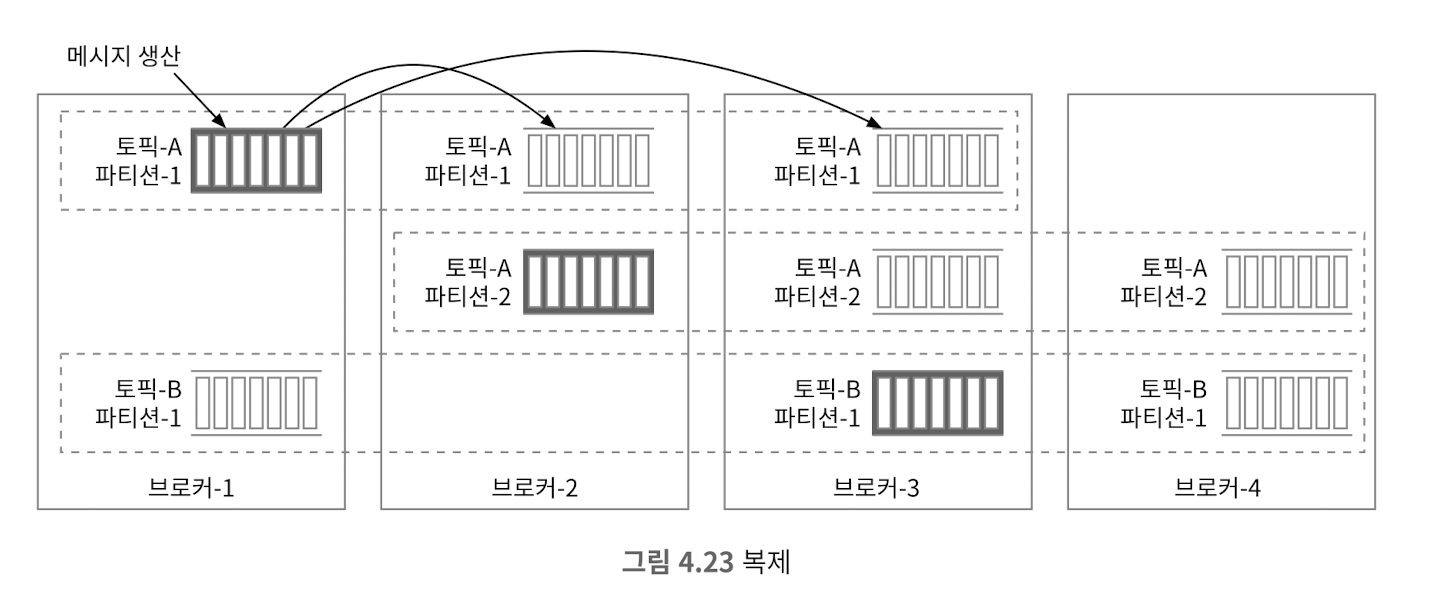

짙은 색으로 강조한 사본은 해당 파티션의 리더이고, 나머지는 단순 사본이다.

생산자는 파티션에 메시지를 보낼 때 리더에게만 보내며, 다른 사본은 리더에서 새 메시지를 지속적으로 가져와 동기화한다.

메시지를 환전히 동기화한 사본의 개수가 지정된 임계값을 넘으면 리더는 생산자에게 메시지를 잘 받았다는 응답을 보낸다.

사본을 파티션에 어떻게 분산할 지 기술하는 것을 사본 분산 계획(replica distribution plan)이라고 하며 조정 서비스의 도움으로 브로커 노드 가운데 하나가 리더로 선출되면 해당 리더 브로커 노드가 사본 분산 계획을 만드록 메타데이터 저장소에 보관하게된다.

사본 동기화

어떤 한 노드의 장애로 메시지가 소실되는 것을 막기 위해 메시지는 여러 파티션에 두며, 각 파티션은 다시 여러 사본으로 복제한다.

메시지는 리더로만 보내고 다른 단순 사본은 리더에서 메시지를 가져가 동기화 하는데, 그 모두를 어떻게 동기화 시킬 것 인지가 중요하다.

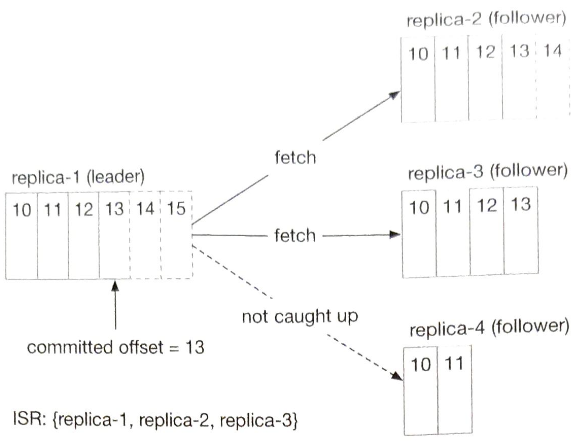

동기화된 사본(In-Sync Replicas, ISR)은 리더와 동기화된 사본을 일컫는 용어로, 동기화되었다는 것이 무엇을 의미하느냐는 토픽의 설정에 따라 달라진다.

예를 들면 replica.lag.max.messages의 값이 4로 설정되어 있다면, 단순 사본에 보관된 메시지 개수와 리더 사이의 차이가 3이라면 해당 사본은 여전히 ISR이다(리더는 항상 ISR).

ISR은 성능과 영속성 사이의 타협점이다.

생산자가 보낸 어떤 메시지도 소실하지 않는 가장 안전한 방법은 생산자에게 메시지를 잘 받았다는 응답을 보내기 전에 모든 사본을 동기화하는 것 이다.

하지만 어느 사본 하나라도 동기화를 신속하게 처리하지 못하게 되면 파티션 전부가 느려지거나 아예 못 쓰게 되는 일이 발생할 수 있다.

ACK=all

ACK=all로 설정된 경우 생산자는 모든 ISR이 메시지를 수신한 뒤에 ACK 응답을 받는다.

느린 ISR의 응답을 기다려야 하므로 메시지를 보내기 위한 시간이 길어지지만, 영속성 측면에서는 가장 좋은 구성이다.

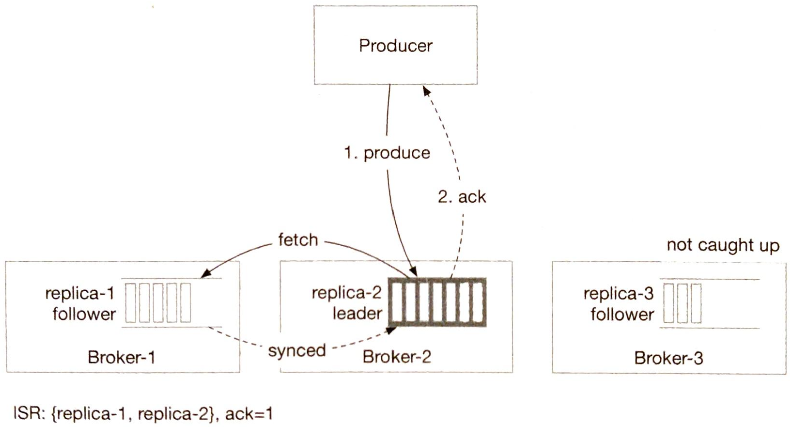

ACK=1

리더가 메시지를 저장하고 나면 바로 ACK 응답을 받는다.

데이터가 동기화될 때까지 기다리지 않으므로 응답 지연은 개선되지만, 메시지 ACK을 보낸 직후 리더에 장애가 생기면 해당 메시지는 다른 사본에 반영되지 못하였으므로 소실된다.

이런 구성은 데이터가 사라져도 상관없는 대신 낮은 응답 지연을 보장해야 하는 시스템에 적합하다.

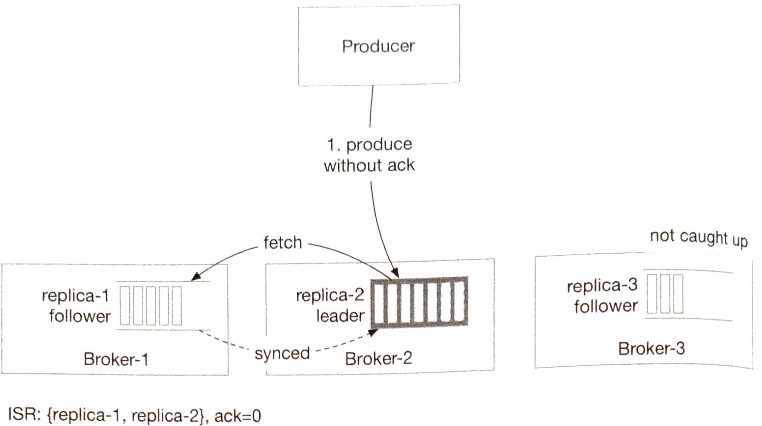

ACK=0

보낸 메시지에 대한 수신 확인 메시지를 기다리지 않고 계속 메시지를 전송하며 어떤 재시도도 하지 않는다.

낮은 응답 지연을 달성하기 위해 메시지 손실은 감수하는 구성으로, 지표 수집이나 데이터 로깅 등 처리해야하는 메시지의 양이 많고 때로 데이터 손실이 밸생해도 상관 없는 경우 사용된다.

이처럼 ACK 설정을 변경 가능하도록 해 두면 성능을 높여야 할 경우 영속성을 다소 희생할 수도 있게 된다.

소비자 측면에서 가장 쉬운 구성은 소비자로 하여금 리더에서 메시지를 읽어가도록 하는 것이다.

ISR 요건을 만족하는 사보넹서는 메시지를 가져가지 않는 이유는 아래와 같다.

• 설계 및 운영이 단순하다.
• 특정 파티션의 메시지는 같은 소비자 그룹 안에서는 오직 한 소비자만 읽어갈 수 있으므로 리더 사본에 대한 연결은 많지 않다.
• 아주 인기 있는 토픽이 아니라면 리더 사본에 대한 연결의 수는 그렇게 많지 않다.
• 아주 인기 있는 토픽의 경우에는 파티션 및 소비자 수를 늘려 규모를 확장하면 된다.

하지만 소비자가 리더 사본에서 메시지를 가져올 때 비용이 훨씬 더 크다면 다른 ISR 사본을 사용하는 방법을 고려할 수 있다.

ISR은 아주 중요한데, 어떤 사본이 ISR인지는 어떻게 판별할 수 있을까?

보통 각 파티션 담당 리더는 자기 사본들이 어느 메시지가지 가져갔는지 추적하여 ISR 목록을 관리한다.

규모 확장성

주요 시스템 컴포넌트의 규모 확장성을 알아본다.

생산자

그룹 단위의 조정에 가담할 필요가 전혀 없으므로 소비자에 비해 개념적으로는 훨씬 간단하다.

새로운 생산자를 추가하거나 삭제함으로써 쉽게 달성할 수 있다.

소비자

소비자 그룹은 서로 독립적이므로 새 소비자 그룹은 쉽게 추가하고 삭제할 수 있다.

같은 소비자 그룹 내의 소비자가 새로 추가/삭제 되거나 장애로 제거되어야 하는 경우 재조정(rebalancing) 매커니즘이 맡아 처리한다.

소비자 측의 규모 확장성과 결함 내성을 보장하는 것은 바로 소비자 그룹과 재조정 매커니즘이다.

브로커

브로커의 규모 확장성을 살펴보기 전에 브로커의 결함 내성에 대해 먼저 확인해볼 필요가 있다.

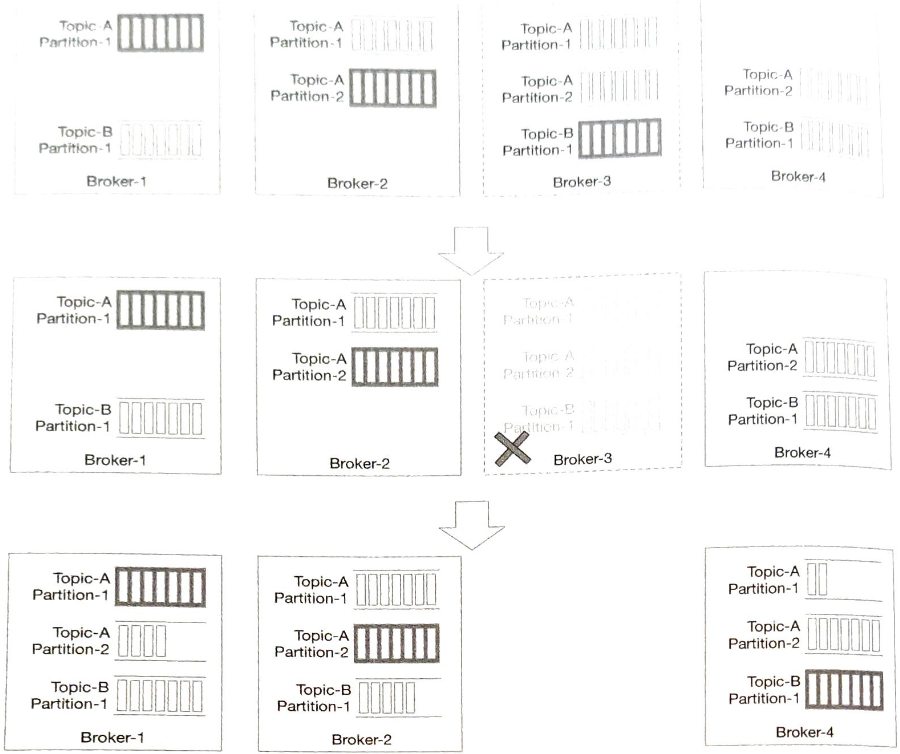

특정 브로커 노드에 장애가 발생하여 해당 노드의 모든 파티션이 소실되었다면 파티션 계획이 변경되고, 브로커 컨트롤러가 브로커 노드가 사라졌음을 감지한 후 새로운 파티션 분산 계획을 만들어내며, 새로 추가된 사본은 단순 사본으로 리더에 보관된 메시지를 따라잡는 동작을 개시하게된다.

브로커의 결함 내성을 높이기 위해 다음과 같은 사항을 추가 고려해야한다.

• 메시지가 성공적으로 합의 되었다고 판단하려면 얼마나 만은 사본에 메시지가 반영되어야하는가
  • 높을수록 안전하지만 응답 지연이 발생한다.
• 파티션의 모든 사본이 같은 브로커 노드에 있으면 해당 노드에 장애가 발생할 경우 해당 파티션은 완전히 소실된다.
  • 같은 노드에 데이터를 복제하는 것은 자원 낭비이다.
• 파티션의 모든 사본에 문제가 생기면 해당 파티션의 데이터는 영원히 사라진다.
  • 여러 데이터 센터에 분산하는 것이 안전하다.
  • 데이터 미러링을 도입하여 데이터 센터 간 데이터 복사를 용이하게 할 수 있다.

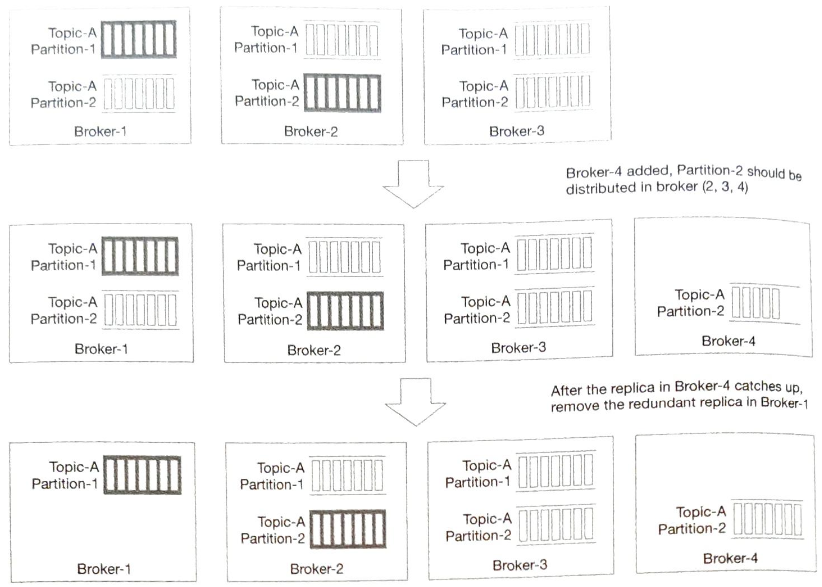

브로커의 규모 확정성의 가장 간단한 해법은 브로커 노드가 추가되거나 삭제될 때 사본을 재배치하는 것이다.

더 나은 방법은 브로커 컨트롤러로 하여금 한시적으로 시스템에 설정된 사본 수보다 많은 사본을 허용하도록 하는 것이다.

새로 추가된 브로커 노드가 기존 브로커 상태를 따라잡고 나면 더 이상 필요없는 노드는 제거한다.

이러한 절차를 통해 브로커를 추가하는 도중 발생할 수 있는 데이터 손실을 피할 수 있다. (제거할 때도 비슷한 방법을 적용하면 안전하게 제거할 수 있다.)

파티션

운영상의 이유로 파티션의 수를 조정해야 하는 일이 생길 수 있다.

• 토픽의 규모를 늘린다.
• 대역폭을 조정한다.
• 가용성과 대역폭 사이의 균형을 맞춘다. 등

생산자는 브로커와 통신할 때 그 사실을 통지 받으며, 소비자는 재조정을 시행한다.

따라서 파티션 수의 조정은 생산자와 소비자의 안전성에는 영향을 끼치지 않는다.

그러니 파티션의 수가 달라지면 데이터 저장 계층에는 변화를 살펴본다.

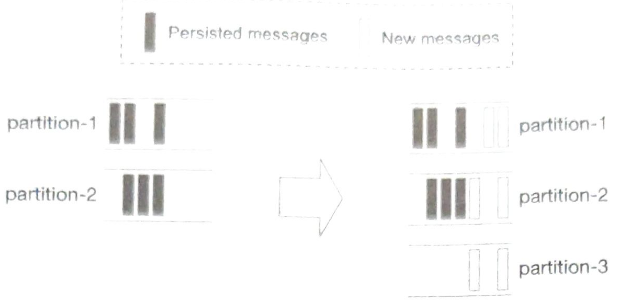

파티션 추가

• 지속적으로 보관된 메시지는 여전히 기존 파티션에 존재하며 해당 데이터는 이동하지 않는다.
• 새로운 파티션이 추가되면 그 이후 오는 메시지는 3개 파티션 전부에 지속적으로 보관되어야 한다.

따라서 파티션을 늘리면 간단히 토픽의 규모를 늘릴 수 있다.

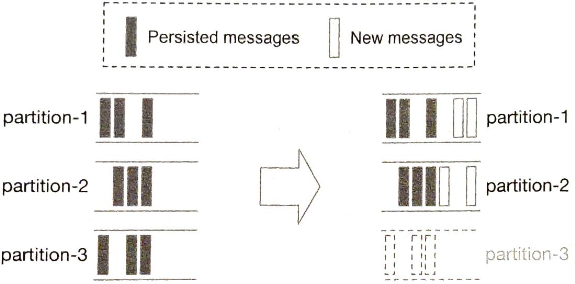

파티션 삭제

파티션 삭제 절차는 좀 더 까다롭다.

• 파티션을 퇴역 시킨다는 결정이 내려지면 새로운 메시지는 다른 파티션에만 보관된다.
• 퇴역된 파티션은 바로 제거하지 않고 일정 시간 동안 유지한다.
  • 해당 파티션의 데이터를 읽고 있는 소비자가 있을 수 있기 때문
  • 유지 기간이 지나고 나면 데이터를 삭제하고 저장 공간을 반환한다.
  • 파티션을 줄요도 저장 용량은 바로 늘지 않는다.
• 파티션 퇴역 후 실제로 제거가 이루어지는 시점까지 생산자는 메시지를 남은 두 파티션으로만 보내지만 소비자는 세 파티션 모두에서 메시지를 읽는다.
  • 실제로 파티션이 제거되는 시점이 오면 생산자 그룹은 재조정 작업을 개시해야한다.

메시지 전달 방식

분산 메시지 큐가 지원해야 하는 다양한 메시지 전달 방식을 살펴본다.

최대 한 번

메시지를 최대 한 번(at-most once) 만 전달하는 방식으로 메시지가 전달 과정에서 소실되더라도 다시 전달되는 일은 없다.

• 생산자는 토픽에 비동기적으로 메시지를 보내고 수신 응답을 기다리지 않는다.(ACK=0)
  • 재시도 X
• 소비자는 메시지를 읽고 처리하기 전에 오프셋부터 갱신한다.
  • 오프셋이 갱신된 직후에 소비자가 장애로 죽으면 메시지는 다시 소비될 수 없다.

최소 한 번

같은 메시지가 한 번 이상 전달될 수는 있으나 메시지 소실은 발생하지 않는 전달 방식이다.

• 생산자는 메시지를 동기적/비동기적으로 보낼 수 있으며, ACK=1 또는 ACK=all의 구성을 이용한다.
  • 메시지가 브로커에게 전달되었음을 반드시 확인한다.
  • 메시지 전달이 실패하거나 타임아웃이 발생한 경우 계속 재시도한다.
• 소비자는 데이터를 성공적으로 처리한 뒤에만 오프셋을 갱신한다.
  • 메시지 처리가 실패한 경우에는 메시지를 다시 가져오므로 데이터가 손실되는 일은 없다.
• 메시지는 브로커나 소비자에게 한 번 이상 전달될 수 있다.
  • 메시지를 처리한 소비자가 미처 오프셋을 갱신하지 못하고 죽었다가 다시 시작하면 메시지는 중복 처리된다.

정확히 한 번

구현하기 가장 까다로운 전송 방식으로, 사용자 입장에서는 편리하지만, 시스템의 성능 및 구현 복잡도 측면에서는 큰 대가를 지불해야한다.

• 지불, 매매, 회계 등 금융 관련 응용에는 이 전송 방식이 적합하다.

중복을 허용하지 않으며, 구현에 이용할 서비스나 제3자 제품이 같은 입력에 항상 같은 결과를 내 놓도록 구현되어 있지 않은 애플리케이션에 특히 중요한 방식이다.

고급 기능

메시지 필터링, 지연 전송, 예약 전송 등의 고급 기능을 살펴본다.

메시지 필터링

토픽은 같은 유형의 메시지를 담아 처리하기 위해 도입된 논리적 개념(abstraction)이다.

어떤 소비자 그룹은 그 가운데서도 특정한 세부/하위 유형의 메시지에만 관심이 있는데, 특정 토픽을 만들어 분리하는 것은 아래와 같은 우려가 있을 수 있다.

• 비슷한 요구사항마다 전용 토픽을 만들 것 인가?
• 같은 메시지를 여러 토픽에 저장하는 것은 자원 낭비이다.
• 새로운 소비차 측 요구사항이 등장할 때마다 생산자 구현을 바꿔야할 수 있다.
  • 생산자와 소비자의 결합이 높아졌으므로

메시지 필터링을 사용하면 이런 문제를 피할 수 있다.

가장 쉬운 방법은 소비자가 일단 모든 메시지를 받은 다음 필요없는 메시지를 버리는 방법인데, 유연성이 높지만 불필요한 트래픽이 발생하여 시스템 성능이 저하되는 문제가 있을 수 있다.

더 나은 방법은 브로커에서 메시지를 필터링하여 소비자는 원하는 메시지만 받을 수 있도록 하는 것이며, 이를 위해 세심하게 살펴야할 것들이 많다.

• 복호화와 역직렬화가 필요하다면 브로커 성능은 저하되므로, 브로커에 구현할 필터링 로직은 메시지의 내용을 추출해서는 안된다.
• 필터링에 사용될 데이터는 메시지의 메타데이터 영역에 두어 브로커로 하여금 효율적으로 읽어갈 수 있도록 해야한다.

메시지마다 태그를 두면 소비자는 어떤 태그를 가진 메시지를 구독할지 지정할 수 있게 된다.

메시지의 지연 전송 및 예약 전송

소비자에게 보낼 메시지를 일정 시간만큼 지연시켜야 하는 일이 있을 수 있다.

발송 즉시 전달되는 메시지와는 달리, 이런 메시지는 토픽에 바로 저장하지 ㅇ낳고 브로커 내부의 임시 저장소에 넣어 두었다가 시간이 되면 토픽으로 옮긴다.

이 시스템의 핵심 컴포넌트는 임시 저장소 및 타이밍 기능이다.

• 하나 이상의 특별 메시지 토픽을 임시 저장소로 활용할 수 있다.
• 타이밍 기능은 두 범주의 기술이 널리 활용되고 있다
  • 메시지 지연 전송 전용 메시지 큐를 사용
    • 특정 메시지 큐는 임의 시간 동안 메시지 전송을 지연하는 기능을 가지고 있다.
  • 계층적 타이밍 휠

메시지 예약 전송은 지정된 시간에 소비자에게 메시지를 보낼 수 있도록 하는 기능으로, 메시지 지연 전송 시스템과 유사하다.

4단계: 마무리

이번 장에서는 데이터 스트리밍 플랫폼에서 흔히 발견되는 고급 기능을 지원하는 분산 메시지 큐 시스템 설계안을 살펴보았다.

실제 면접 시 시간이 조금 남는다면 면접관과 다음 사항에 대해 이야기해보면 좋을 것 이다.

• 프로토콜

  • 노드 사이에 오고 가는 데이터에 대한 규칙, 문법, API로 분산 메시지 큐 시스템의 경우 프로토콜은 다음 사항을 기술해야한다.
    • 메시지 생산과 소비, 박동 메시지 교환 드으이 모든 활동
    • 대용량 데이터를 효과적으로 전송할 방법
    • 데이터의 무결성을 검증할 방법
  • AMQP, 카프카 프로토콜 등이 있다.

• 메시지 소비 재시도

  • 재대로 받아 처리하지 못한 메시지는 일정 시간 뒤에 다시 처리를 시도해야한다.
    • 실패한 메시지는 재시도 전용 토픽에 보낸 다음 나중에 다시 소비 등
  • 이력 데이터 아카이브
    • 시간 기반 혹은 용량 기반 로그 보관 메커니즘이 있다고 가정할 때 이미 삭제된 메시지를 다시 처리하길 원하는 사용자가 있다면, HDFS같은 대용량 저장소 시스템이나 객체 저장소에 보관해둘 수 있다.
