구글 맵은 위성 이미지, 거리 뷰, 실시간 교통 상항, 경로 계획 등 다양한 서비스를 제공하고 있다.

엄청나게 복잡한 제품이므로, 설계에 앞서 어떤 기능에 초점을 맞추어야 하는지 확인해야 한다.

1단계: 문제 이해 및 설계 범위 확정

• Q. 일간 능동 사용자 수는?
  • A. 10억 DAU
• Q. 초점을 두어야하는 기능은?
  • A. 위치 갱신, 경로 안내, ETA, 지도 표시
• Q. 도로 데이터는 어느정도, 데이터는 확보 되었다고 가정?
  • A. 도로 데이터는 다양한 결로로 확보해 두었다고 가정, 수 TB 수준의 가공되지 않은 데이터
• Q. 교통 상황도 고려해야하는가?
  • A. Y
• Q. 여러 이동 수단 고려?
  • A. Y
• Q. 경유지 선택 가능?
  • A. N
• Q. 사업장 정보도 포함?
  • A. N

기능 요구사항

이번 장에서는 3가지 기능에 집중 할 것이며, 지원할 주 단말은 스마트폰이다.

• 사용자 위치 갱신
• 경로 안내 서비스(ETA 포함)
• 지도 표시

비기능 요구사항 및 제약사항

• 정확도
  • 사용자에게 잘못된 경로를 안내하면 안됨
• 부드러운 경로 표시
  • 제공되는 경로는 화면에 부드럽게 표시되고 갱신되어야함
• 데이터 및 배터리 사용량
  • 클라이언트가 최소한의 데이터와 배터리를 사용해야함
• 일반적으로 널리 통용되는 가용성 및 규모 확장성 요구사항을 만족해야함

지도 101

측위 시스템

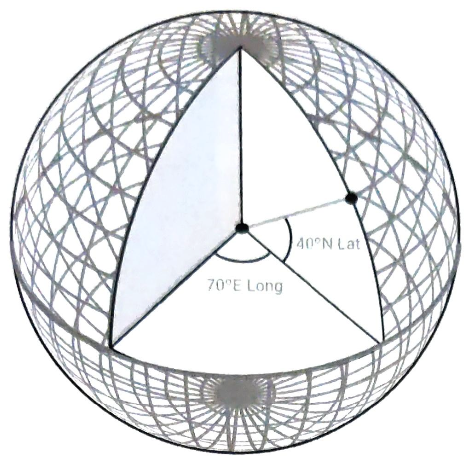

측위 시스템은 구 표면상의 위치를 표현하는 체계를 말한다.

위경도 기반 측위 시스템의 경우, 최상단에는 북극이 있고 최하단에는 남극이 있다.

• 위도(Latitude, Lat.)
  • 주어진 위치가 얼마나 남/북쪽인지
• 경도(Longitude)
  • 얼마나 동/서 쪽인지

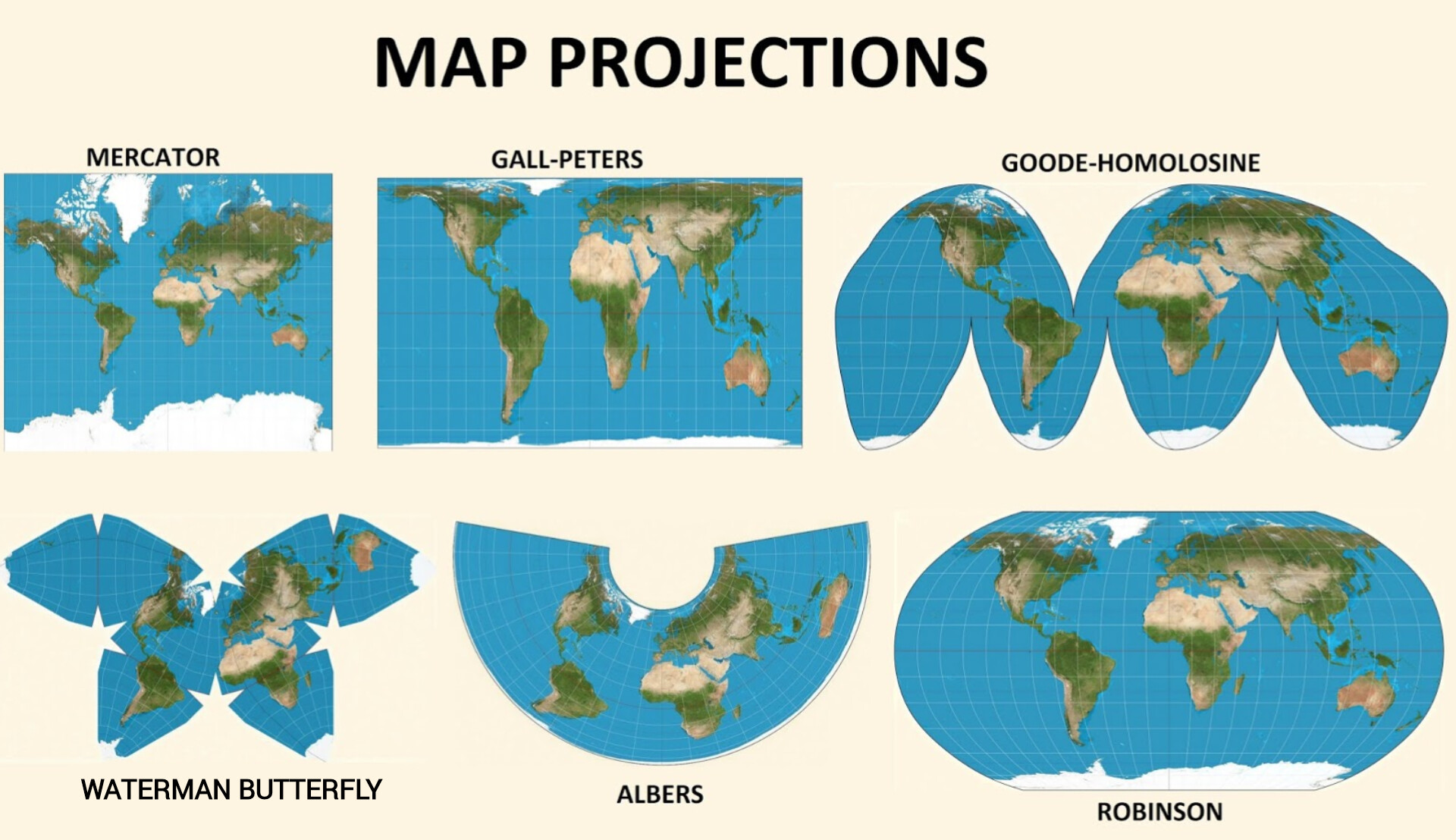

3차원 위치를 2차원 변환

3차원 구 위의 위치를 2차원 평면에 대응시키는 절차를 지도 투영법(map projection)또는 도법이라 부른다.

여러 도법이 있으며 각각 차별되는 장점이 있으나 공통적으로 실제 지형의 기하학적 틍성을 왜곡한다는 공통점을 갖는다.

구글 맵은 메르카토르 도법을 조금 변경한 웹 메르카토르(WebMercator) 도법을 사용한다.

지오코딩

지오코딩은 주소를 지리적 측위 시스템의 좌표로 변환하는 프로세스이다.

지오 코딩을 수행하는 한 가지 방법은 GIS와 같은 다양한 시스템이 제공하는 데이터를 결합하는 인터폴레이션(interpolation)이 있다.

GIS - Geographic Information System
도로망을 지리적 좌표 공간에 대응시키는 방법을 제공하는 시스템들 중 하나

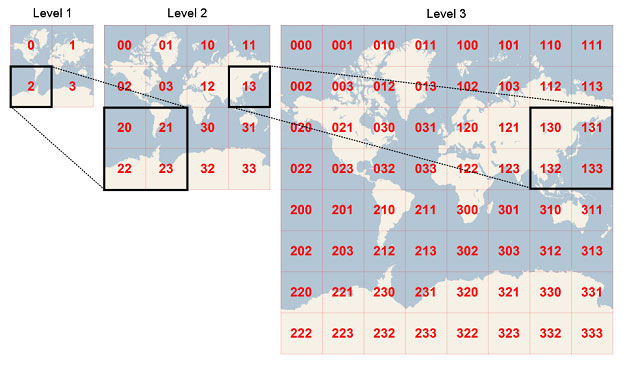

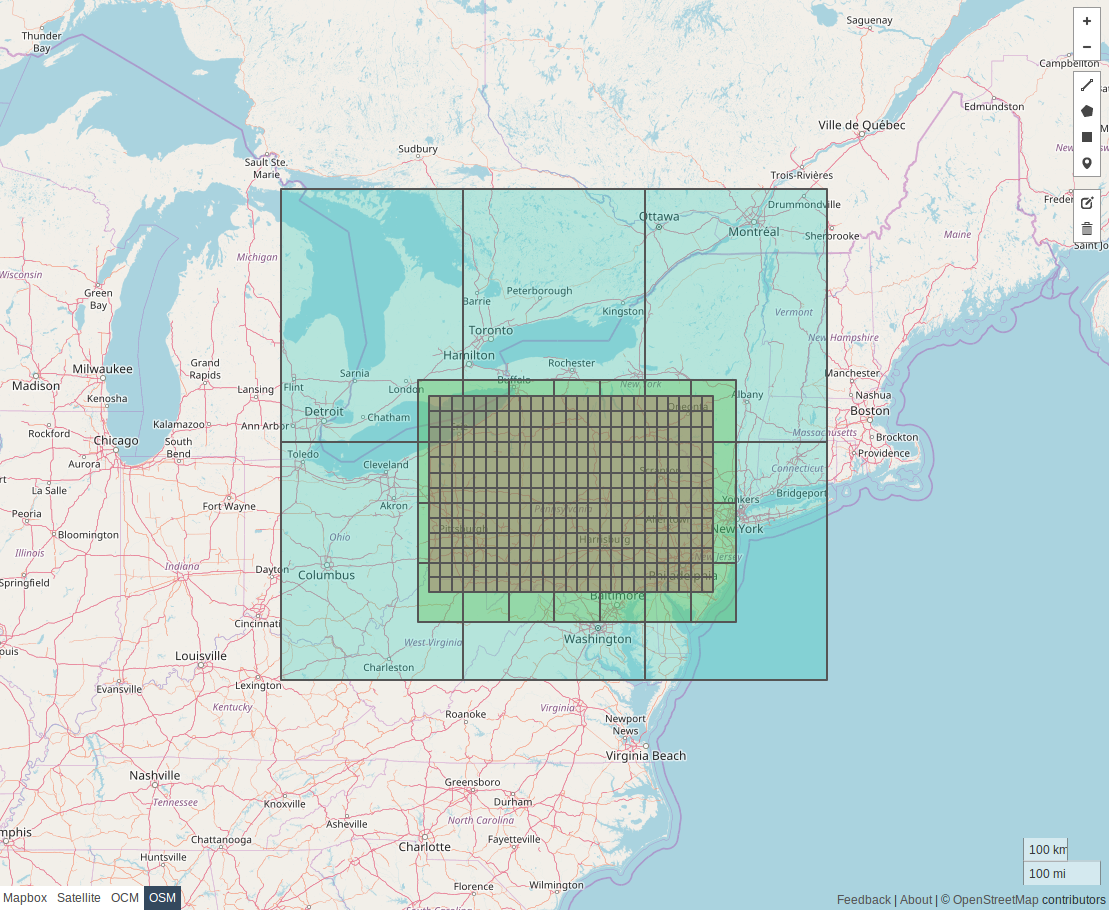

지오해싱

지도 위 특정 영역을 영문자와 숫자로 구성된 짧은 문자열에 대응시키는 인코딩 체계이다.

2차원의 평면 공간으로 표현된 지리적 영역 위의 격자를 더 작은 격자로 재귀적으로 분할해나간다.

• 각 격자는 정사각형, 사각형 일 수 있다.

격자를 재귀적으로 분할한 결과로 생성된 더 작은 격자에는 0~3의 번호를 부여한다.

이번 설계에서는 맵 타일관리를 위해 지오해싱을 활용한다.

지도 표시

지도를 화면에 표시하는 데 가장 기본이 되는 개념은 타일(Tile)이다.

• 지도 전부를 하나의 이미지로 표시하는 대신, 작은 타일로 쪼개어 표현한다.
• 클라이언트는 보려는 영역에 관계된 타일만 다운받아 모자이크처럼 이어 붙인 다음 화면에 뿌린다.

확대/축소를 지원하기 위해 확대 수준에 따라 다른 종류의 타일을 준비한다.

경로 안내 알고리즘을 위한 도로 데이터 처리

대부분의 경로 탐색 알고리즘은 데이크스트라 알고리즘이나 A* 알고리즘의 변종이다.(그래프 기반 최단거리 탐색)

따라서 모든 경로 탐색 알고리즘은 교차로를 노드, 도로를 간선으로 표현하는 그래프 자료 구조를 가정한다.

대부분 경로 탐색 알고리즘은 주어진 그래프 크기에 성능이 좌우된다.

따라서 성능을 위해 전 세계 도로망을 하나의 그래프로 표현하는 것이 아닌 관리 가능 단위로 분할해야한다.

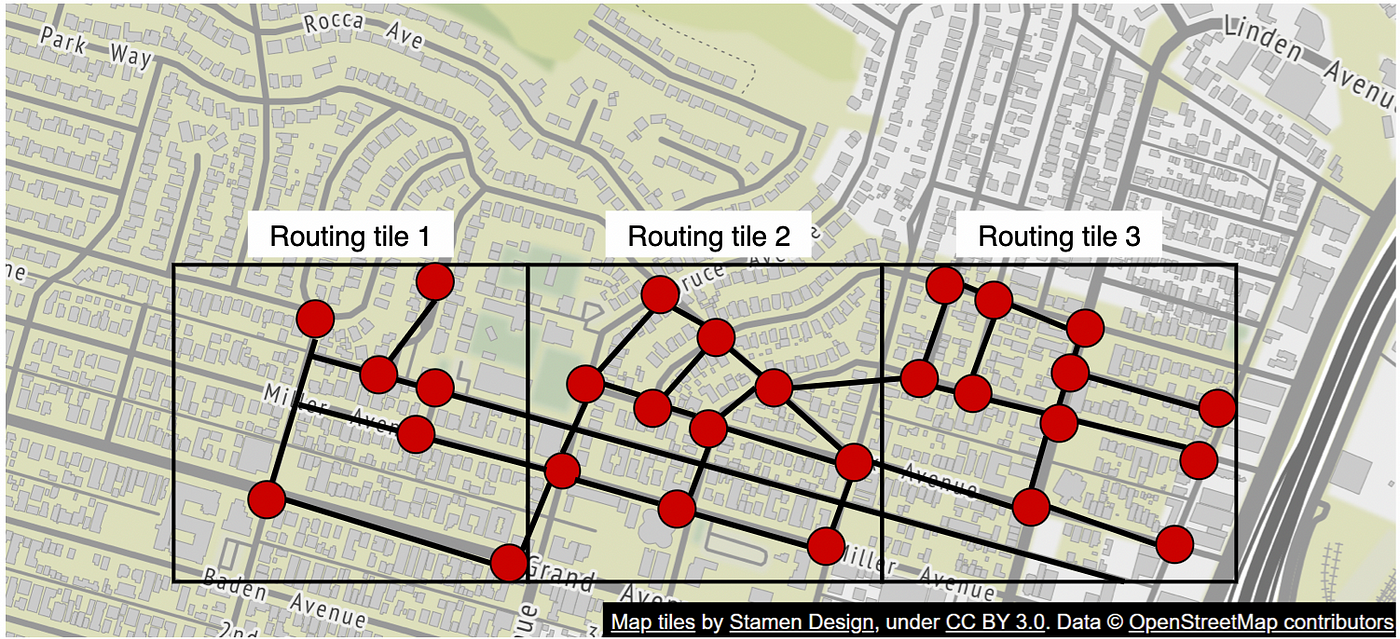

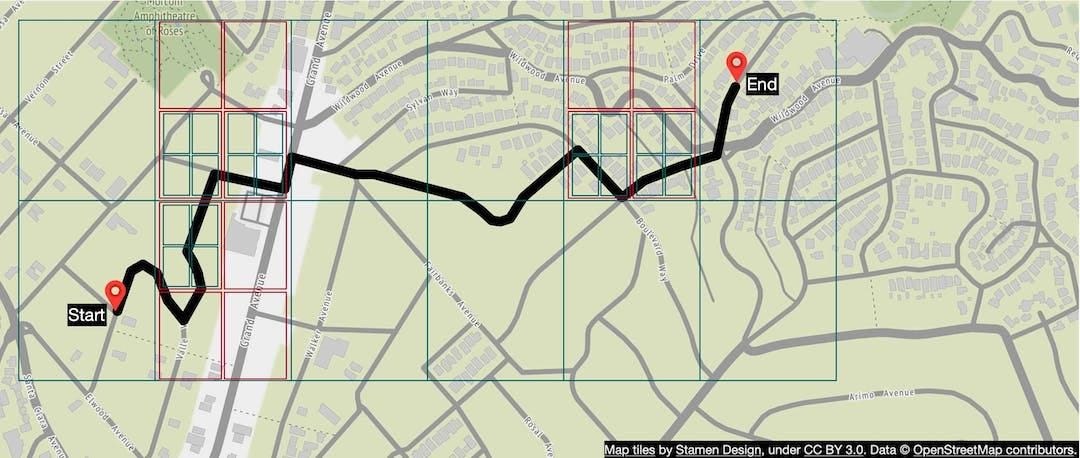

타일 기반 분할법을 적용하여 세계를 작은 격자로 나누고, 각 격자 안의 도로망을 노드와 간선으로 구성된 그래프 자료구조로 변환한다.

• 경로 안내 타일로 분할한다.
• 각 타일은 도로로 연결된 다른 타일에 대한 참조를 유지한다.

도로망을 언제든 불러올 수 있는 경로 안내 타일로 분할해 놓으면 여러 장점이 있다.

• 경로 탐색 알고리즘이 동ㅈ가하는 데 필요한 메모리 요구량을 낮출 수 있다.
• 한 번에 처리해야 하는 경로의 양이 준다.
• 필요한 만큼 만 불러오면 되므로 경로 탐색 성능도 좋아진다.

경로 안내 타일은 지도와 다르게 도로 데이터로 이루어진 이진 파일(binary file)이다.

계층적 경로 안내 타일

경로 안내가 효과적으로 동작하려면 필요한 수준의 구체성을 갖춘 도로 데이터가 필요하다.

보통 구체성 정도를 상, 중, 하로 구분하여 세 가지 종류의 경로 안내 타일을 준비한다.

• 상
  • 지방도(local roads) 데이터를 둔다.
• 중
  • 규모가 비교적 큰 관할구(district)를 잇는 간선 도로 데이터를 둔다.
• 하
  • 도시와 주를 연결하는 주요 고속도로 데이터만 둔다.

개략적 규모 추정

설계 초점이 모바일 단말이므로, 데이터 사용량과 배터리 효율을 중요하게 따져 봐야 한다.

저장소 사용량 - 세계 지도

지원하는 확대 수준(Zoom level)별로 지도 타일을 한 벌씩 두어야 한다.

지도를 확대할 때 마다 하나의 타일을 네 장의 타일로 펼친다고 가정하면, 세계 지도를 21번 확대하여 볼 수 있으려면 최대 확대 수준을 대산으로 하였을 때 약 4.4조개의 타일이 필요하다.

• 한 장의 타일이 256 * 256 PNG 파일이라면 장당 100KB의 저장 공간이 필요하므로 440PB 만큼의 저장 공간이 필요하다.

하지만 지구 표면 가운데 90%는 인간이 살지 않는 자연 그대로의 바다, 사막, 호수, 산간 지역이라 아주 높은 비유롤 압축할 수 있다.

보수적으로 80% ~ 90% 저장 용량을 절감할 수 있다고 가정하면, 50PB 정도 필요하다.

1 ~ 21 까지 수준을 지원하기 위해 50 + (50/4) + (50/16) ... = ~ 67PB 정도로 대충 100PB 정도가 소요된다.

서버 대역폭

서버 대역폭을 추정하기 위해서는 어떤 유형의 요청을 처리해야 하는지 살펴 봐야 한다.

• 경로 안내 요청
  • 클라이언트가 경로 안내 세션을 시작할 때 전송하는 메시지
• 위치 갱신 요청
  • 클라이언트가 경로 안내를 진행하는 동안 변경된 사용자 위치를 전송하는 메시지

경로 안내 요청을 처리하기 위한 대역폭을 계산해본다.

• DAU 10억, 평균 주당 35분 사용한다고 가정
  • 하루에 50억 분
  • 요청을 클라이언트 쪽에 모아두었다가 덜 자주보내도록 하면 QPS를 낮출 수 있다.
  • 15초마다 한 번씩 보낸다고 가정하면 QPS는 20만

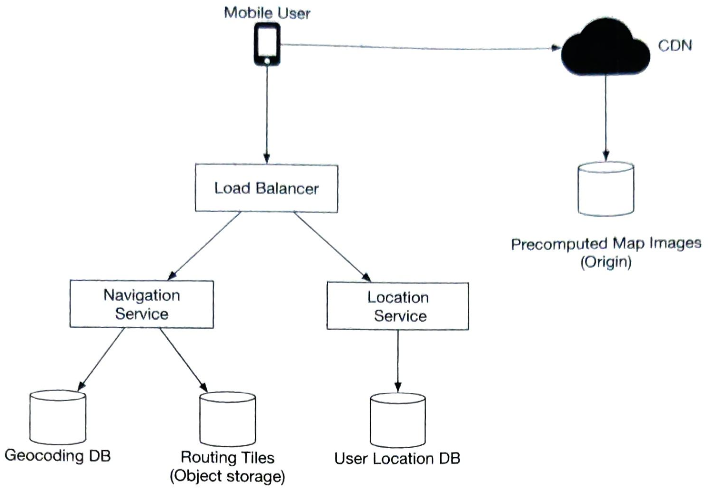

2단계: 개략적 설계안 제시 및 동의 구하기

• 위치 서비스
• 경로 안내 서비스
• 지도 표시

위치 서비스

사용자의 위치를 기록하는 역할을 담당한다.

flowchart TD
    mobile([모바일 사용자]) -->
    loadBalancer[로드밸런서] -->
    location[위치 서비스] -->
    db[(사용자 위치 DB)]

클라이언트가 t초마다 자기 위치를 전송한다고 가정하는데, 주기적으로 위치 정보를 전송하면 몇 가지 좋은 점이 있다.

• 해당 데이터 스트림을 활용하여 시스템을 점차 개선할 수 있다.
  • 실시간 교통 상황 모니터링
  • 새로 만들어진 도로나 폐쇄된 도로 탐지
  • 사용자 행동 양태를 분석하여 활용
• 클라이언트가 보내는 위치 정보가 실시간 정보에 가까우므로 ETA를 좀 더 정확하게 산출할 수 있다.
  • 교통 상황에 따라 다른 경로를 안내할 수도 있다.

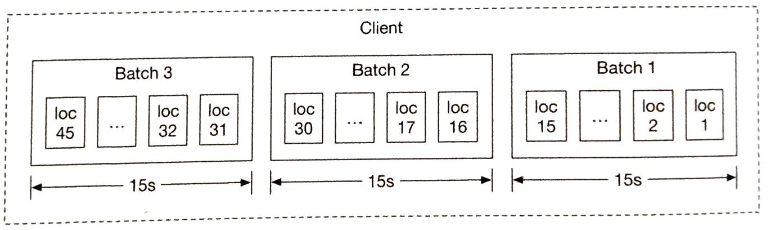

위치 이력을 클라이언트에 버퍼링해 두었다가 일괄 요청하면 전송 빈도를 줄일 수 있다.

위치 갱신 요청 빈도를 줄여도 여전히 많은 쓰기 요청을 처리해야하므로 아주 높은 쓰기 요청 빈도에 최적화되어 있고 규모 확장이 용이한 카산드라같은 데이터베이스가 필요하다.

카프카 같은 스트림 처리 엔진을 활용하여 위치 데이터를 로깅해야 할 수도 있다.

1
2
3

POST /v1/locations
body:
  locs: JSON으로 인코딩한 (위도, 경도, 시각) 순서쌍 배열

경로 안내 서비스

A에서 B 지점으로 가는 합리적으로 빠른 경로를 찾아 주는 역할을 담당한다.

• 결과를 얻는 데 드는 시간 지연은 어느 정도 감내할 수 있다.
• 최단 시간 경로일 필요는 없으나 정확도는 보장되어야 한다.

1

GET /v1/nav?origin=1355+market+street,SF&destination=Disneyland

지도 표시

확대 수준별로 한 벌씩 지도 타일을 저장하려면 수백 PB가 필요하므로, 그 모두를 클라이언트가 가지고 있는 것은 실용적이지 않다.

클라이언트의 위치 및 현재 클라이언트가 보는 확대 수준에 따라 필요한 타을을 서버에서 가져오는 접근법이 바람직하다.

• 사용자가 지도를 확대 또는 이동시키며 주변을 탐색
• 경로 안내가 진행되는 동안 사용자의 위치가 현재 지도 타일을 벗어나 인접한 타일로 이동

다량의 지도 타일 데이터를 효과적으로 가져오기 위해 아래와 같은 방법들을 고려할 수 있다.

선택지 1

클라이언트가 보는 지도의 확대 수준에 근거하여 필요한 지도 타일을 즉석에서 만든다.

사용자 위치 및 확대 수준의 조합이 무한하므로 몇 가지 심각한 문제가 있다.

• 모든 지도 타일을 동적으로 만들어야 하는 서버 클러스터에 심각한 부하가 걸린다.
• 캐시를 활용하기 어렵다.

선택지 2

미리 만들어 둔 지도 타일을 클라이언트에 전달하기만 한다.

지도 타일이 담당하는 지리적 영역은 지오해싱 같은 분할법을 사용해 만든 고정된 사각형의 격자로 표현되어 정적이다.

• 지도 타일이 필요할 경우 현재 확대 수준에 근거하여 필요한 지도 타일 집합을 결정하고, 각 위치를 지오해시 URL로 변환하여 보낸다.

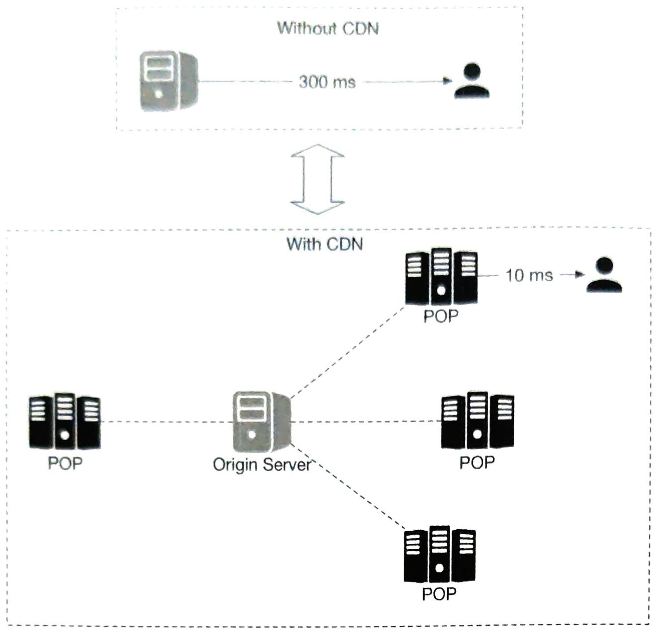

• 미리 만들어 둔 정적 이미지를 CDN을 통해 서비스한다.

이 접근법은 규모 확장이 용이하고 성능 측면에서도 유리하다.

• 가장 가까운 POP에서 파일을 서비스한다.
• 지도 타일은 정적이므로 캐시를 통해 서비스하기 아주 적합하다.

지도 타일은 이미 정의된 격자에 맞게 확대 수준별로 한 벌식 미리 만들어 둔 것을 사용하게 된다.

지오해시를 사용해 격자를 나누므로 모든 격자는 고유한 지오해시 값을 갖는다.

따라서 위도/경도로 표현된 클라이언트의 위치 및 현재 지도 확대 수준을 입력으로 화면에 표시할 지도 타일에 대응되는 지오해시는 아주 쉽게 계산해 낼 수 있다.

이 계산은 클라이언트가 수행하며, 해당 지오해시 및 URL로 CDN에서 지도 타일을 가져오면 된다.

지오해시 계산은 클라이언트가 수행해되 괜찮지만, 알고리즘을 클라이언트 단에 구현할 경우 지원해야 할 플랫폼이 많을 때 문제가 될 수 있다.

모바일 앱 업데이트 배포는 시간도 많이 걸리고 때로는 위험하므로 앞으로 오랫동안 맵 타일 인코딩에는 지오해싱을 사용해야한다는 전제가 있어야 한다.

• 다른 방식으로 변경이 필요하다면 많은 노력과 위험이 따른다.

이에따라 주어진 위도/경도 및 확대 수준을 타일 URL로 변환하는 알고리즘 구현을 별도 서비스에 두는 방법을 고려할 수 있다.

flowchart
    user([user])
    lb[로드밸런서]
    service[지도 타일 서비스
 3. 타일 URL들을 생성]
    cdn((CDN))

    user---|'1. 타일 URL 집합 요청'| lb
    lb---|'2. 요청 전달'| service
    user---|'4. 타일 다운로드'| cdn

새로운 위치로 이동하거나 확대 수준을 변경하면 지도 타일 서비스는 어떤 타일이 필요한지 결정하여 해당 타일들을 가져오는 데 필요한 URL 집합을 계산하여 응답한다.

3단계: 상세 설계

데이터 모델

경로 안내 타일

확보한 도로 데이터는 가공되지 않았기 때문에 경로 안내 타일 처리 서비스라 불리는 오프라인 데이터 가공 파이프라인을 주기적으로 실행하여 경로 안내 타일로 변환해야한다.

• 도로 데이터에 발생한 새로운 변경사항을 반영하기 위해 주기적으로 실행한다.

경로 안내 타일을 만들 때는 해당도를 달리 하여 세 벌(상, 중, 하) 만든다.

• 그래프의 노드와 간선으로 표현된 해당 지역 내 교차로와 도로 정보
• 다른 타일의 도로와 연결되는 경우 해당 타일에 대한 참조 정보 포함

경로 안내 알고리즘은 이들 타일이 모인 결과로 만들어지는 도로망 데이터를 점진적으로 소비한다.

가공 결과로 만들어진 타일은 어디에 저장해야 할까?

일반적으로 그래프 데이터는 메모리에 인접 리스트 형태로 보관하나, 메모리에 두기에는 양이 너무 많다.

그래프의 노드와 간선을 데이터베이스 레코드로 저장하는 것 도 방법이겠지만 비용이 많이 들 것이며, 경로 안내 타일의 경우 데이터베이스가 제공하는 기능이 필요 없다.

따라서 S3 같은 객체 저장소에 파일을 보관하고 그 파일을 이용할 경로 안내 서비스에서 적극적으로 캐싱하는 방법을 고려할 수 있다.

위도와 경도가 주어졌을 때 타일을 신속하게 찾기 위해 지오해시 기준으로 분류해 두는 것이 좋다.

사용자 위치 데이터

사용자의 위치 정보는 아주 값진 데이터다.

• 도로 데이터 및 경로 안내 타일을 갱신하는데 이용된다.
• 실시간 교통 상황 데이터나 교통 상황 이력 데이터베이스를 구축하는 데도 활용된다.
• 데이터 스트림 프로세싱 서비스는 이 위치 데이터를 처리하여 지도 데이터를 갱신한다.

사용자 위치 데이터를 저장하려면 엄청난 양의 쓰기 연산을 잘 처리할 수 있으면서 수평적 규모 확장이 가능한 데이터베이스가 필요하다.

• 카산드라

지오코딩 데이터베이스

주소를 위도/경도 쌍으로 변환하는 정보를 보관한다.

읽기 연산은 빈번한 반면 쓰기 연산은 드물게 발생하는 특성으로 레디스와 같이 빠른 읽기 연산을 제공하는 키-값 저장소가 적합하다.

출발지와 목적지 주소는 경로 계획 서비스에 전달하기 전 이 데이터베이스를 통해 위도/경도 쌍으로 변환된다.

미리 만들어 둔 지도 이미지

단말이 특정 영역의 지도를 요청하면 인근 도로 정보를 취합하여 모든 도로 및 관련 상세 정보가 포함된 이미지를 만들어 내야 한다.

• 계산 자원을 많이 사용한다.
• 같은 이미지를 중복 요청하는 경우가 많다.

이미지느 ㄴ한 번만 계산하고 그 결과는 캐시해 두는 전략을 쓰는 것이 좋다.

이미지는 지도 표시에 사용하는 확대 수준 별로 미리 만들어 두고 CDN을 통해 전송한다.

서비스

위치 서비스

데이터베이스 설계 및 사용자 위치 정보가 이용되는 방식에 초점을 맞추어 상세 설계를 진행해본다.

사용자 위치 데이터 저장에는 키-값 저장소를 활용한다.

flowchart TD
    mobile([모바일 사용자]) -->
    loadBalancer[로드밸런서] -->
    location[위치 서비스] -->
    db[(사용자 위치 DB)]

• 초당 백만 건의 위치 정보 업데이트가 발생한다는 점을 감안하면 쓰기 연산 지원에 탁월한 데이터베이스가 필요하다.
• 사용자 위치는 계속 변화하며, 일단 변경되고 나면 이전 정보는 바로 무용해지므로, 데이터 일관성 보다는 가용성이 더 중요하다.
  • CAP 정리

이러한 요구사항에는 NoSQL 키-값 데이터베이스나 열-중심 데이터베이스(column-oriented database)가 적합하며, 이 중 가용성과 분할 내성 두가지를 만족 시키는 데이터베이스에는 카산드라가 있다.

데이터 베이스 키로는 (user_id, timestamp) 조합을 사용하며, 해당 키에 매달리는 값으로 위도/경도 쌍을 저장한다.

• user_id는 파티션 키
  • 같은 파티션 키를 갖는 데이터는 함께 저장됨
• timestamp는 클러스터링 키
  • 클러스터링 키 값에 따라 정렬된다.

이렇게 해 두면 특정 사용자의 특정 기간 내 위치도 효율적으로 읽어낼 수 있다.

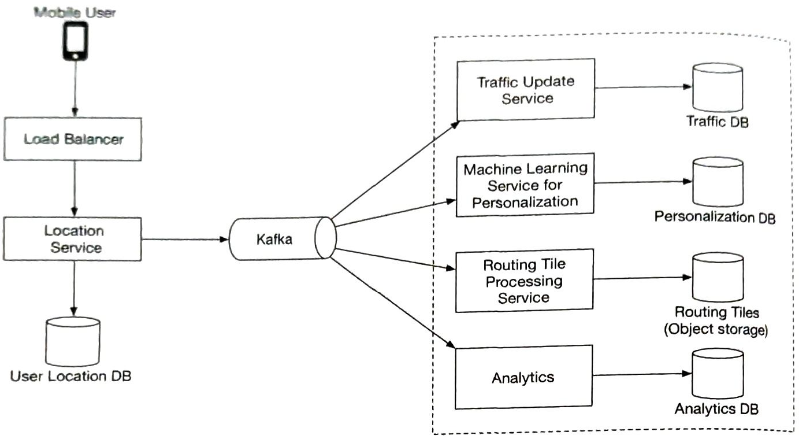

사용자 위치 데이터는 어떻게 이용되는가

사용자 위치는 쓰임새가 다양한 중요 데이터다.

• 새로 개설되었거나 폐쇄된 도로를 감지할 수 있다.
• 지도 데이터의 정확성을 점차로 개선하는 입력으로 활용될 수 있다.
• 실시간 교통 현황을 파악하는 입력이 될 수 있다.

이러한 용례를 지원하기 위해 사용자 위치를 데이터베이스에 기록하는 것과 별도로 카프카와 같은 메시지 큐에 로깅한다.

개별 서비스들은 카프카를 통해 전달되는 사용자 위치 데이터 스트림을 각자 용도에 맞게 활용할 수 있다.

지도 표시

지도 타일을 미리 만들어 놓는 방법과 지도 표시 최적화 기법을 살펴본다.

지도 타일 사전 계산

사용자가 보는 지도 크기나 확대 수준에 맞는 세부사항을 보여주기 위해 확대 수준별 지도 타일을 미리 만들어 둘 필요가 있다.

• 구글맵은 21단계로 지도를 확대할 수 있다.

확대 수준 0은 세계 전부를 256 * 256 픽셀짜리 타일 하나로 표현하며, 1단계 올릴 때마다 동서, 남북 방향으로 2배 씩 늘어난다.

따라서 해상도도 4배 증가하게 된다.

이렇게 늘어난 해상도 덕에 사용자에게 더 상세한 정보를 제공할 수 있으며, 클라이언트는 해당 정보를 제공하기 위한 타을을 다운 받는 데 많은 네트워크 대역폭을 소진하지 않고도 클라이언트에 설정된 확대 수준에 최적인 크기의 지도를 표시할 수 있다.

최적화: 벡터 사용

지도 표시에 WebGL 기술을 채택하여 이미지 대신 경로와 다각형 등의 벡터 정보를 보낸다.

• 벡터 타일은 이미지에 비해 월등한 압축률을 가지므로 네트워크 대역폭을 많이 아낄 수 있다.
• 레스터 방식 이미지(Rasterized image)는 확대 수준을 높이는 순간 이미지가 늘어지고 픽셀이 도드라져 보이는 것과 달리 벡터화 된 이미지는 이러한 단점이 없다.

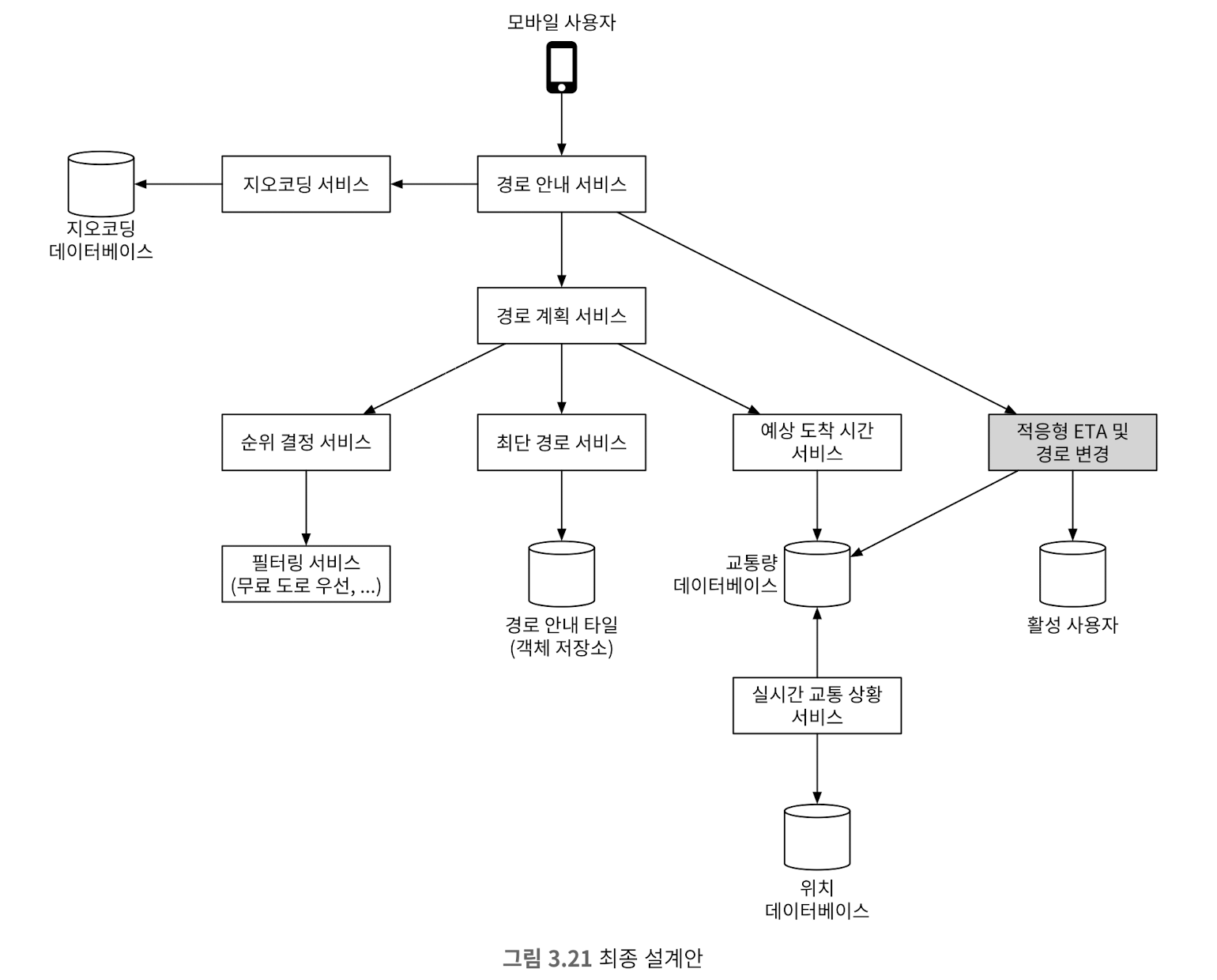

경로 안내 서비스

경로 안내 서비스는 가장 빠른 경로를 안내하는 역할을 담당한다.

flowchart
	ac(모바일 사용자)
	lb[로드밸런서]
	ns[경로 안내 서비스]
	gs[지오코딩 서비스]
	nps[경로 계획 서비스]
	rnks[순위 결정 서비스]
	fsns[최단 경로 서비스]
	arrs[예상 도착 서비스]
	pss[실시간 교통 상황 서비스]
	gdb(지오코딩 DB)
	ndb(경로 안내 타일 DB)
	pdb(교통량 DB)
	udb(사용자 위치 DB)
	ac-->lb
	lb-->ns
	ns-->gs
	ns-->nps
	gs-->gdb
	nps-->fsns
	nps-->rnks
	nps-->arrs
	fsns-->ndb
	arrs-->pdb
	pss-->pdb
	pss-->udb

지오코딩 서비스

주소를 위도와 경도 쌍으로 바꾸어준다.

주소의 표현 방식은 다양할 수 있다는 점을 고려해야한다.

• 장소 이름으로 나타낸 주소
• 지번 형태로 나타낸 주소 등

경로 안내 서비스는 이 서비스를 호출하여 출발지와 목적지 주소를 위도/경도 쌍으로 변환한 뒤 추후 다른 서비스 호출에 이용한다.

경로 계획 서비스

경로 계획 서비스(route planner service)는 현재 교통 상황과 도로 상태에 입각하여 이동 시간 측면에서 최적화된 경로를 제안한다.

최단 경로 서비스

최단 경로 서비스(shortest path service)는 출발지와 목적지 위도/경도를 입력으로 받아 k개의 최단 경로를 반환하는 서비스이다.

이때 교통이나 도로 상황은 고려하지 않고, 도로 구조에만 의존하여 계산을 수행한다.

• 도로망 그래프는 거의 정적이므로 캐시해 두면 좋다.

최단 경로 서비스는 객체 저장소에 저장된 경로 안내 타일에 대해 A* 경로 탐색 알고리즘의 한 형태를 실행한다.

1. 입력으로 출발지와 목적지의 위도/경도를 받는다.
   • 이 위치 정보를 지오해시로 변호나한 다음 출발지와 목적지 경로 안내 타일을 얻는다.
2. 출발지 타일에서 시작하여 그래프 자료 구조를 탐색해 나간다.
   • 탐색 범위를 넓히는 과정에서 필요한 주변 타일은 객체 저장소(캐시)에서 가져온다.
   • 같은 지역의 다른 확대 수준 타일로도 연결이 존재할 수 있다.

최단 경로가 충분히 확보될 때까지 알고리즘은 검색 범위를 계속 확대해 나가면서 필요한 만큼 타일을 가져오는 작업을 반복한다.

예상 도착 시간 서비스

경로 계획 서비스는 최단 경로 목록을 수신하면 예상 도착 시간 서비스를 호출하여 그 경로 각각에 대한 소요 시간 추정치를 구한다.

기계 학습을 활용해 현재 교통 상황 및 과거 이력에 근거하여 예상 도착 시간을 계산한다.

이 때 실시간 교통 상황 데이터 뿐만 아니라 앞으로 10분에서 20분 뒤의 교통 상황이 어떻게 달라질지도 예측해야한다.

순위 결정 서비스

ETA 예상치를 구하고 나면 순위 결정 서비스(ranker)에 관련 정보를 모두 전달하여 사용자가 정의한 필터링 조건을 적용한다.

• 유료 도로 제외, 고속도로 제외 등

필터링이 끝나고 남은 경로를 소요 시간 순으로 정렬하여 최단 시간 경로 k개를 구한 후 경로 안내 서비스에 결과를 반환한다.

중요 정보 갱신 서비스들

이 부류의 서비스는 카프카 위치 데이터 스트림을 구독하고 있다가 중요 데이터를 비동기적으로 업데이트하여 그 상태를 항상 최신으로 유지하는 역할을 담당한다.

• 실시간 교통 정보 데이터베이스
  • 활성화 상태 사용자가 보내는 위치 데이터 스트림에서 교통 상황 정보를 추출
  • 실시간 교통 상황 데이터베이스에 반영되어 예상 도착 시간 서비스가 더욱 정확한 결과를 내는데 쓰인다.
• 경로 안내 타일
  • 도로 데이터에 새로 발견된 도로, 폐쇄되었음이 확인된 도로 정보를 반영하여 경로 안내 타일을 지속적으로 갱신
  • 최단 경로 서비스는 더 정확한 결과를 낼 수 있게 된다.

적응형 ETA와 경로 변경

이 문제를 해결하려면 서버는 현재 경로 안내를 받고 있는 모든 사용자를 추적하면서 교통 상황이 달라질 때마다 각 사용자의 ETA를 변경해 주어야 한다.

• 현재 경로 안내를 받고 있는 사용자는 어떻게 추적하나?
• 수백만 경로 가운데 교통 상황 변화에 영향을 받는 경로와 사용자를 효율적으로 가려낼 방법은?

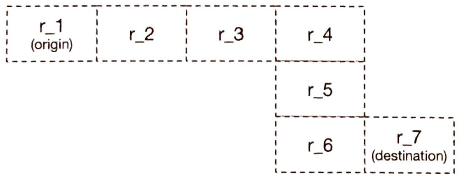

사용자 user_1이 안내받은 경로가 경로 안내 타일 r_1 … r_7 구성되어 있다고 가정한다.

효율적이지 않은 방법

사용자와 경로 정보를 데이터 베이스에 저장한다고 하면 아래와 같을 것 이다.

1
2
3
4

user_1: r_1,  r_2 ..., r_k
user_2: r_1,  r_2 ..., r_n
user_3: r_2,  r_3 ..., r_m
user_4: r_3,  r_10 ..., r_l

이 때 r_2에서 교통 사고가 발생했다면, 어떤 사용자가 영향을 받는지 알아내기 위해 레코드를 전수 조사해야한다.

테이블에 보관된 레코드 수가 n이고 안내되는 경로의 평균 길이가 m이라면 모든 사용자 검색의 시간 복잡도는 O(n * m)이다.

개선된 방법

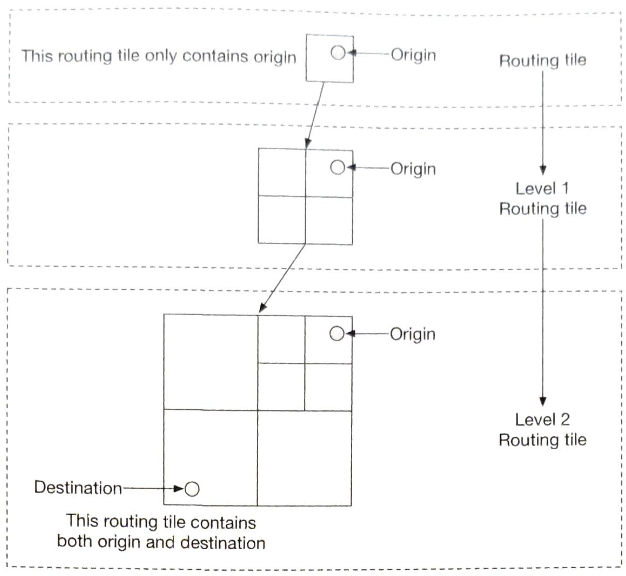

경로 안내를 받는 사용자 각가의 현재 경로 안내 타일, 그 타일을 포함하는 상위 타일(확대 수준이 더 낮은 타일), 그 상위 타일의 상위 타일을 출발지와 목적지가 모두 포함된 타일을 찾을 때까지 재귀적으로 더하여 보관한다.

1

user_1, r_1, super(r_1), super(super(r_1)), ...

어떤 타일의 교통 상황이 변했을 때 경로 안내 ETA가 달라지는 사용자는, 해당 사용자의 데이터베이스 레코드 마지막 타일에 그 타일이 속하는 사용자가 된다.

그 이외의 사용자에게는 아무런 영향이 없으므로 검색 시간 복잡도가 O(n)으로 줄어들어 좀 더 효율적이다.

그러나 이 접근법은 교통 상황이 개선되었을 때 해야 하는 일까지 해결해 주지는 않는다.

예를 들어 타일 2의 교통 상황이 회복되어서 사용자가 옛날 경로로 돌아가도 된다고 할 때 경로 재설정이 가능하다는 사실을 감지하고 알려야한다.

한 가지 방안은 현재 경로 안내를 받는 사용자가 이용 가능한 경로의 ETA를 주기적으로 재계산하여 더 짧은 ETA를 간즞 경로가 발견되면 알리는 것 이다.

전송 프로토콜

경로 안내 중에 경로 상황이 변경될 수 있으므로, 데이터를 모바일 클라이언트에 전송할 안정적인 방법이 필요하다.

이 경우 서버에서 클라이언트로 데이터를 보내는 데 활용할 수 있는 프로토콜로는 모바일 푸시 알림, 롱 폴링, 웹소켓, 서버 전송 이벤트 등이 있다.

• 모바일 푸시 알림
  • 메시지 크기가 매우 제한적이므로 사용하지 않는 게 바람직하다.
• 웹소켓
  • 서버에 주는 부담이 크지 않아 일반적으로 롱 폴링보다 좋은 방안으로 본다.

웹소켓 SSE 모두 괜찮은 방법이지만 본 설계안에서는 웹소켓을 사용한다.

• 양방향 통신을 지원하여 패키지나 상품이 목적지에 가까워졌을 때는 실시간 양방향 통신이 필요한 경우도 있기 때문

4단계: 마무리

시스템의 확장에 관심이 있다면, 기업 고객 대상으로 중간 경유지 설정 기능을 제공하는 것을 고려해보면 좋다.

• 하나가 아닌 여러 목적지를 입력으로 하면 그 모두를 어떤 순서로 방문해야 가장 빨리 경유할 수 있을지 실시간 교통 상황을 고려하여 안내
• 도어대시, 우버, 리프트 같은 배달 서비스에 유용
